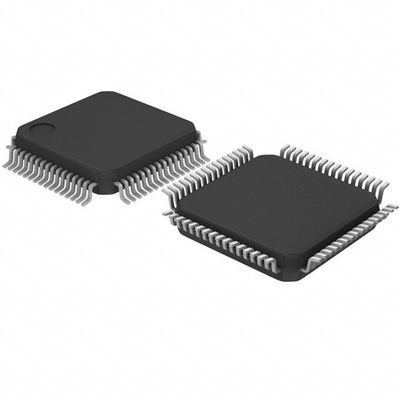

CY7C144AV-25AXC IC SRAM 64KBIT PARALLEL 64TQFP Cypress Semiconductor Corp.

Functionele beschrijving

De CY7C144AV en CY7C006AV zijn laagvermogen CMOS 8K/16K x 8 dual-port statische RAM's.Er zijn verschillende arbitragesystemen op de apparaten opgenomen om te kunnen omgaan met situaties waarin meerdere verwerkers toegang hebben tot hetzelfde stuk gegevens.Er zijn twee poorten voorzien, waardoor onafhankelijke, asynchrone toegang mogelijk is voor lezen en schrijven naar elke locatie in het geheugen.

Kenmerken

■ Echte geheugencellen met twee poorten die gelijktijdige toegang tot dezelfde geheugenlocatie mogelijk maken
■ 8K/16K x 8 organisaties (CY7C144AV/006AV)
■ 0,35 micron complementaire metaaloxide halfgeleider (CMOS) voor optimale snelheid/vermogen
■ Toegang met hoge snelheid: 25 ns
■ laag werkvermogen
Actieve: ICC = 115 mA (typisch)
In stand-by: ISB3 = 10 μA (typisch)
■ Volledig asynchrone werking
■ Automatische uitschakeling
■ Uitbreidbare databus tot 16 bits of meer met behulp van Master/Slave chip select bij gebruik van meer dan één apparaat
■ On-chip arbitrage logica
■ Semaphore's die het mogelijk maken om software handdrukken tussen havens te laten plaatsvinden
■ INT-vlag voor haven-havencommunicatie
■ Pin selecteert voor Master of Slave
■ commerciële en industriële temperatuurbereiken
■ Verkrijgbaar in 64-pin dunne quad flat pack (TQFP) (7C006AV & 7C144AV)
■ Pb-vrije verpakkingen
