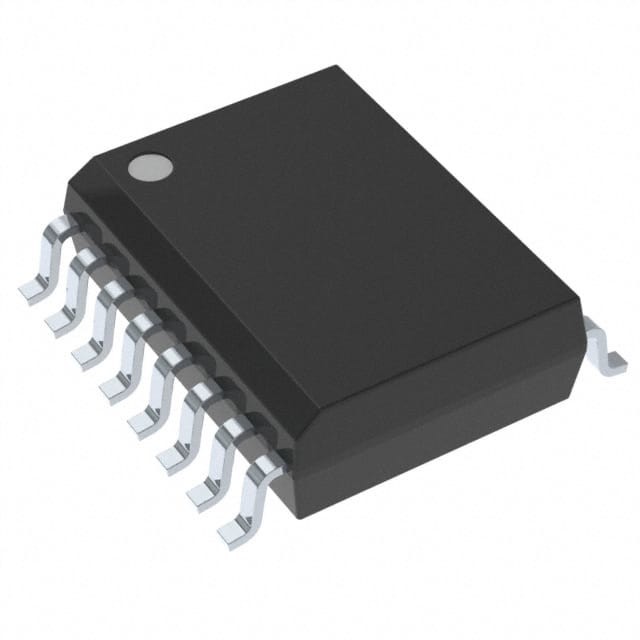

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC

Overzicht

De Cypress CY14X101PA combineert een 1 Mbit nvSRAM[1] met een full-featured RTC in een monolithisch geïntegreerd circuit met seriële SPI-interface.De ingebouwde niet-vluchtige elementen bevatten de QuantumTrap technologieDe SRAM biedt eindeloze lezen en schrijven cycli, terwijl de QuantumTrap cellen zeer betrouwbare niet-vluchtige opslag van gegevens.De gegevensoverdracht van SRAM naar de niet-vluchtige elementen (STORE-operatie) vindt automatisch plaats bij uitschakeling. Bij opstarten worden gegevens van het niet-vluchtige geheugen (RECALL-operatie) in de SRAM hersteld.

Kenmerken

■ 1-Mbit niet-vluchtig statisch willekeurig toegankelijk geheugen (nvSRAM)
️ Intern georganiseerd als 128 K × 8
¢ STORE to QuantumTrap niet-vluchtige elementen die automatisch worden geïnitieerd bij uitschakeling (AutoStore) of met behulp van de SPI-instructie (Software STORE) of HSB-pin (Hardware STORE)
¢ RECALL naar SRAM geïnisieerd bij opladen (Power Up RECALL) of door SPI-instructie (Software RECALL)
Automatische STORE met een kleine condensator
■ Hoge betrouwbaarheid
️ Oneindige lezen, schrijven en RECALL cycli
1 miljoen STORE-cycli naar QuantumTrap
Bewaring van gegevens: 20 jaar bij 85 °C
■ Real time clock (RTC)
RTC met volledige functies
Watchdog timer
¢ Alarm met programmeerbare onderbrekingen

️ Vierkantgolf-uitgang met programmeerbare frequentie (1 Hz, 512 Hz, 4096 Hz, 32,768 kHz)
¢ Capacitor of batterij back-up voor RTC
️ Back-upstroom van 0,45 μA (typisch)
■ 40 MHz en 104 MHz Hoge snelheid serieel perifere interface (SPI)
- 40 MHz clockrate SPI schrijven en lezen met nul cyclusvertraging

Ondersteunt SPI-modus 0 (0, 0) en SPI-modus 3 (1, 1)
■ SPI toegang tot speciale functies
¢ Niet-vluchtige opslag/achterroeping
8 byte serienummer
️ Identificatie van de fabrikant en product-ID
- Slaapmodus
■ Schrijfbescherming
Hardwarebescherming met behulp van de Write Protect (WP) pin
- Softwarebescherming met behulp van de instructie Schrijven uitschakelen
- Software blokbescherming voor 1/4, 1/2 of het hele array
■ laag energieverbruik
️ Gemiddelde actieve stroom van 3 mA bij werking bij 40 MHz
️ Gemiddelde standby-stroom van 250 μA
️ Slaapstroom van 8 μA
■ Industriestandaardconfiguraties
¢ Werkspanningen:
• CY14C101PA: VCC = 2,4 V tot 2,6 V
• CY14B101PA: VCC = 2,7 V tot 3,6 V
• CY14E101PA: VCC = 4,5 V tot 5,5 V
️ industriële temperatuur

¢ Beperking van gevaarlijke stoffen (RoHS)
