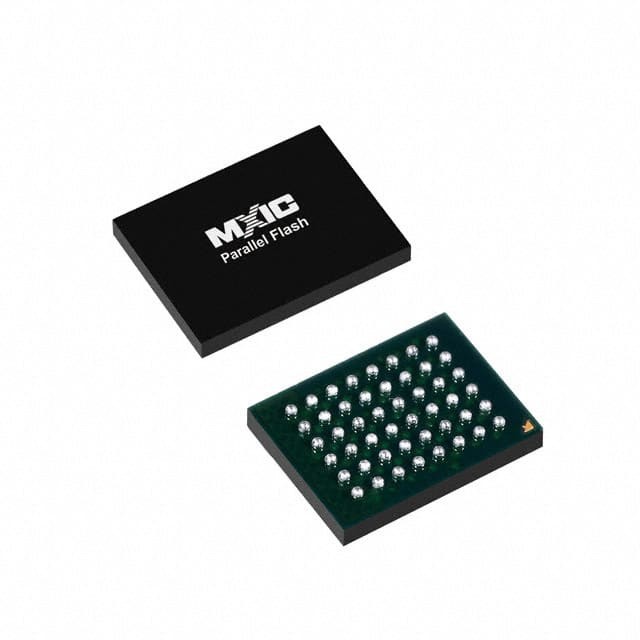

MX29LV800CTXEI-70G IC FLASH 8MBIT PARALLEL 48LFBGA Macronix

De MX29LV160C T/B-productenfamilie is stopgezet. De MX29LV160C T/B-productenfamilie wordt niet aanbevolen voor nieuwe ontwerpen. De MX29LV160D T/B-familie is de aanbevolen vervanger.Voor de volledige specificaties en bestelgegevens raadpleegt u het T/B-datasheet MX29LV160D., of neem contact op met uw lokale verkoopvertegenwoordiger voor aanvullende ondersteuning

GESCHIEDENIS

Algemene kenmerken
• Overschakeling van de byte/word modus:
- 524.288 x8 / 262.144 x16 (MX29LV400C)
- Eén.048,576 x8 / 524,288 x16 (MX29LV800C)
- Twee.097,152 x8 / 1,048,576 x16 (MX29LV160C)
• Sectorstructuur
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- Biedt sector bescherming functie om te voorkomen dat het programma of wissen operatie in de beschermde sector
- Biedt chip onbeschermde functie om code te wijzigen
- Biedt tijdelijke sector onbeschermde functie voor codewijziging in eerder beschermde sector
• Eenmalige stroomvoorziening
- 2,7 tot 3,6 volt voor het lezen, wissen en programmeren
• Vergrendeling beschermd tot 250mA van -1V tot Vcc + 1V
• Lage Vcc-schrijfinhibitor: Vcc ≤ 1,4 V
• Compatibel met de JEDEC-norm
- Pinout en software compatibel met een enkele voeding Flash
• Functioneel compatibel met het apparaat MX29LV400B/MX29LV800B/MX29LV160B

Uitvoeringsvermogen

• Hoge prestaties
- Snelle toegangstijd: 45R (alleen MX29LV400C en MX29LV800C), 55R/70/90ns
- Snelle programmeringstijd: 7 minuten/woord typisch met behulp van de versnellingsfunctie
- Snel wissen tijd: 0,7 s/sector, 15 s/chip (typisch, MX29LV160C)
• Een laag energieverbruik
- lage actieve leesstroom: 10mA (typisch) bij 5MHz
- lage standby stroom: 200nA (typisch)
• Minimaal 100.000 verwijderingscycli per programma
• 20 jaar gegevensbewaring

SOFTWARE kenmerken

• Verwijderen Opschorten/Verwijderen CV
- Sluit sectorwisseloperatie op om gegevens uit een andere sector die niet wordt gewist, te lezen of te programmeren
• Status Antwoord
- Data# Polling & Toggle bits zorgen voor detectie van programma en wissen operatie voltooiing
• Ondersteuning van Common Flash Interface (CFI)

Hardware-kenmerken

• Klaar/bezet# (RY/BY#)
- Biedt een hardware methode van het detecteren van programma en het wissen van de operatie voltooiing
• Hardware reset (RESET#) Input
#NAME?

Verpakking

• 44-pin SOP
• 48-pin TSOP
• 48-bal TFBGA
• 48-bal LFBGA
• 48-bal WFBGA
• 48-bal XFLGA
• Alle apparaten zijn RoHS-conform
