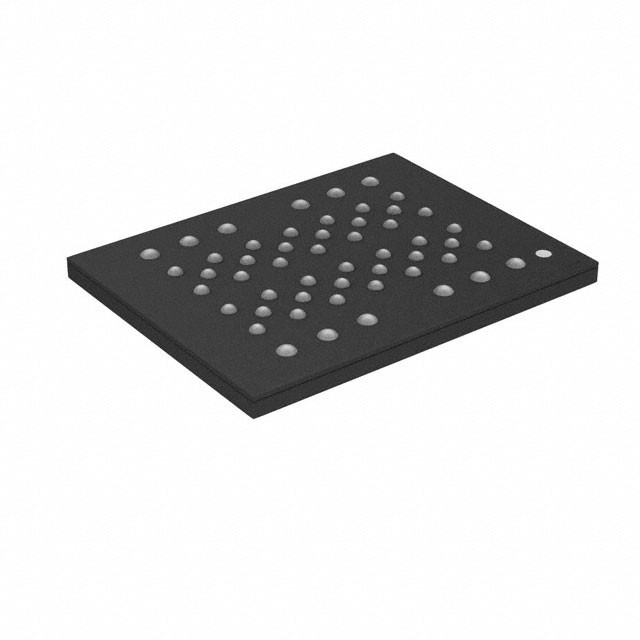

MT29F128G08AKAAAC5:A IC FLASH 128GBIT PARALLEL 52VLGA Micron Technology Inc.

Algemene beschrijving

Micron NAND Flash-apparaten bevatten een asynchrone gegevensinterface voor I/O-operaties met hoge prestaties.Er zijn vijf besturingssignalen gebruikt om de asyn chronous data interface te implementeren: CE#, CLE, ALE, WE# en RE#.

Kenmerken

• Open NAND Flash Interface (ONFI) 2.2 conform1
• Multi-level cell (MLC) technologie
• Organisatie
️ Pagina grootte x8: 8640 bytes (8192 + 448 bytes)
Blocgrootte: 256 pagina's (2048K + 112K bytes)
Grootte van het vliegtuig: 2 vliegtuigen x 2048 blokken per vliegtuig
– Device size: 64Gb: 4096 blocks;
128 GB: 8192 blokken;
256 GB: 16 384 blokken;
512 GB: 32.786 blokken
• Synchrone I/O-prestaties
️ Tot synchrone timingmodus 5
¢ Clockrate: 10ns (DDR)
¢ Lezen/schrijven doorvoer per pin: 200 MT/s
• Asynchrone I/O-prestaties
️ Tot en met asynchrone timingmodus 5
–
TRC/tWC: 20ns (MIN)
• Array prestaties
¢ Lezen van pagina: 50 μs (MAX)
Programmapagina: 1300 μs (TYP)
¢ Verwijderingsblok: 3 ms (TYP)
• Werkspanningsbereik
VCC: 2,7 V
VCCQ: 1,7 V1,95 V, 2,7 V3,6 V.
• Bevelsets: ONFI NAND Flash Protocol
• Geavanceerde commando set
Programma-cache
– Read cache sequential
️ Cache willekeurig lezen
¢ Eenmalig programmeerbaar (OTP)
¢ Multi-plane commando's
¢ Multi-LUN-verrichtingen
Lees unieke ID
– Copyback
• Het eerste blok (blokadres 00h) is geldig bij verzending
Voor de minimale vereiste ECC zie
Foutbeheersing (pagina 109).
• RESET (FFh) als eerste opdracht na aansturing
op
• Operatiestaat byte biedt software methode voor
detecteren
¢ voltooiing van de operatie
– Pass/fail condition
️ Schrijfbeschermingsstatus
• Data strobe (DQS) -signalen leveren een hardware methode
voor het synchroniseren van gegevens DQ in de synchrone
Interface
• Ondersteunde kopieerwerkzaamheden in het vliegtuig
waaruit gegevens worden gelezen
• Kwaliteit en betrouwbaarheid
Bewaring van gegevens: 10 jaar
- Duurzaamheid: 5000 PROGRAMM/ERASE cycli
• Werktemperatuur:
Commerciële: 0°C tot +70°C
Industrieel (IT): van 40 °C tot + 85 °C
• Pakket
LGA met 52 paden
48-pins TSOP
100 bal BGA
