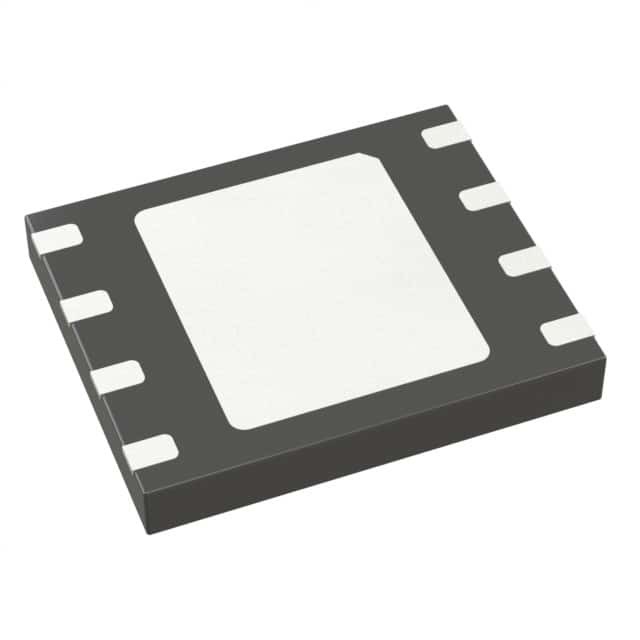

MX25L6406EZNI-12G IC FLASH 64MBIT SPI 86MHZ 8WSON Macronix

Algemene beschrijving

Het apparaat beschikt over een seriële randinterface en een softwareprotocol dat het mogelijk maakt om te werken op een eenvoudige 3-draadbus.en een seriële gegevensuitgang (SO). Seriële toegang tot het apparaat is mogelijk via CS#-invoer.

GESCHIEDENIS

Algemeen
• Eenmalige stroomvoorziening
- 2,7 tot 3,6 volt voor het lezen, wissen en programmeren
• Serial Peripheral Interface compatible -- Mode 0 en Mode 3
• 67,108,864 x 1-bits structuur of 33,554,432 x 2 bits (Dual Output mode) structuur
• 2048 Gelijke sectoren met elk 4K-byte
- Elke sector kan afzonderlijk worden gewist.
• 128 gelijke blokken met elk 64K byte
- Elk blok kan afzonderlijk worden gewist.
• Programma-capaciteit
- Byte basis
- Paginabasis (256 bytes)
• Vergrendeling beschermd tot 100 mA van -1V tot Vcc +1V

Uitvoeringsvermogen

• Hoge prestaties
- Snel toegangstijd: 86MHz seriële klok
- Seriële klok van Dual Output mode: 80MHz
- Snelle programmeringstijd: 1,4 ms (typisch) en 5 ms (maximaal) per pagina
- Byte programma tijd: 9 u (typisch)
- Snel wissen tijd: 60 ms (typisch) /sector; 0,7 s (typisch) /blok
• Een laag energieverbruik
- lage actieve leesstroom: 25mA (max.) bij 86MHz
- lage actieve programmeringstroom: 20 mA (max.)
- lage actieve wissenstroom: 20 mA (max.)
- lage standby-stroom: 50uA (max.)
- Grote uitstallingsmodus 5uA (typisch)
• Typische 100.000 wissen/programma cycli
• 20 jaar gegevensbewaring
