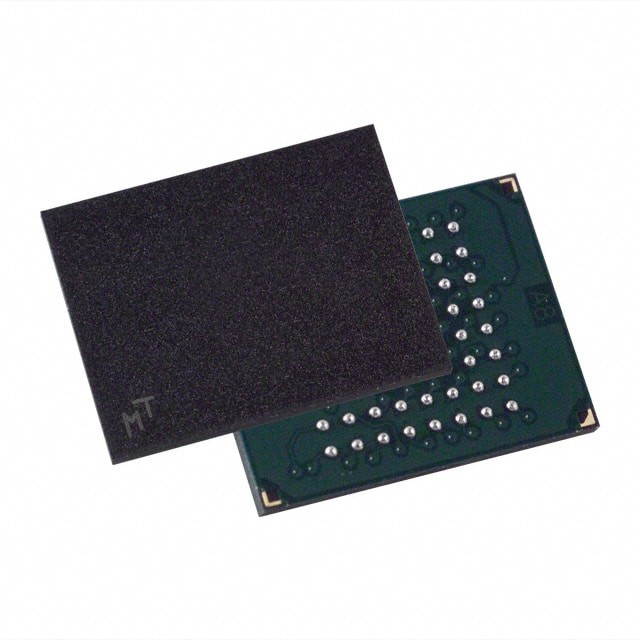

MT28F128J3FS-12 ET TR IC FLASH 128MBIT PARALLEL 64FBGA Micron Technology Inc.

Algemene beschrijving

De MT28F128J3 is een niet-vluchtig, elektrisch blokwisselbaar (Flash), programmeerbaar geheugen met 134,217,728 bits georganiseerd als 16,777,218 bytes (8 bits) of 8,388Deze 128 Mb-apparaat is georganiseerd in honderdtwintig acht 128KB verwijderblokken.108,864 bits georganiseerd als 8,388,608 bytes (8 bits) of 4,194Dit 64 Mb apparaat is georganiseerd in 64 128 KB verwijderblokken.
Ook de MT28F320J3 bevat 33,554,432 bits georganiseerd als 4,194,304 bytes (8 bits) of 2,097Dit 32 Mb apparaat is georganiseerd in 32 128 KB verwijderblokken.
Deze drie apparaten beschikken over in-system blokketting. Ze hebben ook een gemeenschappelijke flash-interface (CFI) waarmee software-algoritmen kunnen worden gebruikt voor hele families apparaten.De software is apparaat-onafhankelijk, JEDEC-ID-onafhankelijk met voor- en achterwaarts compatibiliteit.

GESCHIEDENIS

• x8/x16 organisatie
• Eén honderd achtentwintig 128KB verwijderblokken (128Mb)
Zestig 128 KB verwijderblokken (64 Mb)
Tweeëndertig 128KB verwijderblokken (32Mb)
• VCC, VCCQ en VPEN spanningen:
2.7V tot 3,6V VCC-werking
2.7V tot 3,6V of 4,5V tot 5,5V* VCCQ-werking
2.7V tot 3,6V, of 5V VPEN-toepassingsprogrammering
• Interface Asynchrone Pagina Mode luidt:
150ns/25ns leestoegangstijd (128Mb)
120ns/25ns leestoegangstijd (64Mb)
110ns/25ns leestoegangstijd (32Mb)
• Verbeterde gegevensbeschermingsfunctie met VPEN = VSS Flexibel sectorvergrendelen Sectorwissen/programmavergrendelen tijdens de stroomovergang
• Beveiliging OTP-blokken functie Permanent blokken vergrendelen (contact fabriek voor beschikbaarheid)
• Industrie-standaard pinout
• In- en uitgangen zijn volledig TTL-compatibel
• Common Flash Interface (CFI) en Scalable Command Set
• Automatisch schrijven en wissen algoritme
• 4,7 μs per byte effectieve programmeringstijd met behulp van schrijfbuffer
• 128-bits beschermingsregister
Unieke apparaat-ID van 64 bits
64-bits door de gebruiker programmeerbare OTP-cellen
• 100.000 ERASE-cycli per blok
• Automatische opschortingsopties:
Blokkeer verwijderen opschorten voor lezen
Blokkeer verwijderen opschorten naar programma
Program Suspend-to-Read
