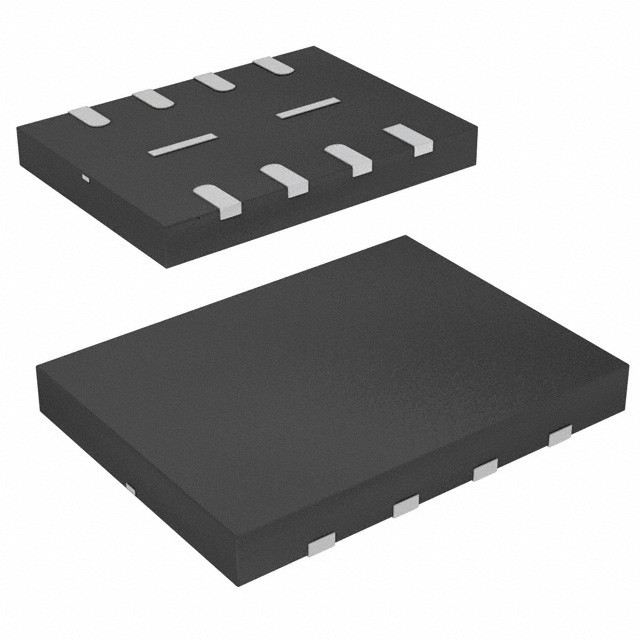

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond-elektronica

Algemene beschrijving

Het W25Q16DW (16M-bit) Serial Flash geheugen biedt een opslagoplossing voor systemen met beperkte ruimte, pinnen en stroom.De 25Q-serie biedt flexibiliteit en prestaties die veel verder gaan dan gewone Serial Flash-apparatenHet apparaat werkt op een enkele 1.65V tot 1.95 V stroomvoorziening met een stroomverbruik van maar liefst 4 mA actief en 1 μA bij uitstroomAlle apparaten worden aangeboden in ruimtebesparende pakketten.
Het W25Q16DW-array is georganiseerd in 8.192 programmeerbare pagina's van elk 256 bytes.groepen van 128 (32KB blokwissen)De W25Q16DW heeft respectievelijk 512 verwijderbare sectoren en 32 verwijderbare blokken.De kleine 4KB-sectoren zorgen voor meer flexibiliteit in toepassingen die gegevens- en parameteropslag vereisen. (zie figuur 2.)
De W25Q16DW ondersteunt de standaard Serial Peripheral Interface (SPI), Dual/Quad I/O SPI en de 2-kloks instructiecyclus Quad Peripheral Interface (QPI): Serial Clock, Chip Select,Reeksgegevens I/O0 (DI), I/O1 (DO), I/O2 (/WP) en I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsDeze overdrachtssnelheden kunnen beter presteren dan standaard asynchrone 8- en 16-bits Parallel Flash-geheugen.De Continuous Read Mode maakt efficiënte geheugentoegang mogelijk met slechts 8 uur instructie-overhead om een 24-bit adres te lezen, waardoor de werkelijke XIP-operatie (execute in place) mogelijk is.
Een Hold pin, Write Protect pin en programmeerbare schrijfsbescherming, met bovenste of onderste arraycontrole, bieden verdere controleflexibiliteit.het apparaat ondersteunt JEDEC-standaard fabrikant- en apparaatidentificatie, een uniek serienummer van 64 bits en vier beveiligingsregisters van 256 bytes.

GESCHIEDENIS

• Familie SpiFlash-herinneringen
W25Q16DW: 16M-bit / 2M-byte (2,097,152)
¢ Standaard SPI: CLK, /CS, DI, DO, /WP, /Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Highest Performance Serial Flash
– 104MHz Standard/Dual/Quad SPI clocks
️ 208/416MHz gelijkwaardig Dual/Quad SPI
¢ 50MB/s continue gegevensoverdracht
Meer dan 100.000 wissen/programma cycli
¢ Meer dan twintig jaar gegevensbewaring
• Efficiënte “continuous reading” en QPI-modus
Continu lezen met 8/16/32/64-Byte Wrap
¢ Slechts 8 uren om het geheugen aan te pakken
¢ Quad Peripheral Interface (QPI) vermindert
instructie-overhead
¢ Toestemt echte XIP (uitvoeren op plaats) werking
X16 Parallel Flash overtreft
• Laag vermogen, breed temperatuurbereik
Eenmalige 1,65 tot 1,95V-toevoer
️ 4mA actieve stroom, < 1μA Power-down (typisch)
️ werkbereik van -40°C tot +85°C
• Flexible architectuur met 4KB-sectoren
Uniform Sector Erase (4K-bytes)
Uniform Block Erase (32K en 64K-bytes)
Programma 1 tot 256 byte per programmeerbare pagina
– Erase/Program Suspend & Resume
• Geavanceerde beveiligingsfuncties
¢ Software en hardware Schrijfbescherming

¢ Afsluiting van de stroomvoorziening en bescherming tegen OTP
¢ 64-bits Unieke ID voor elk apparaat
4X256-Bytes beveiligingsregisters met OTP-sloten
¢ Vluchtige en niet-vluchtige statusregisterbits
• Ruimtezuinige verpakkingen
️ 8-pin SOIC 150/208-mil
¢ 8-pad WSON 6x5-mm, USON 4x3-mm
8 ballen WLBGA
- 16 pin SOIC 300 mil
Contact opnemen met Winbond voor KGD en andere opties
