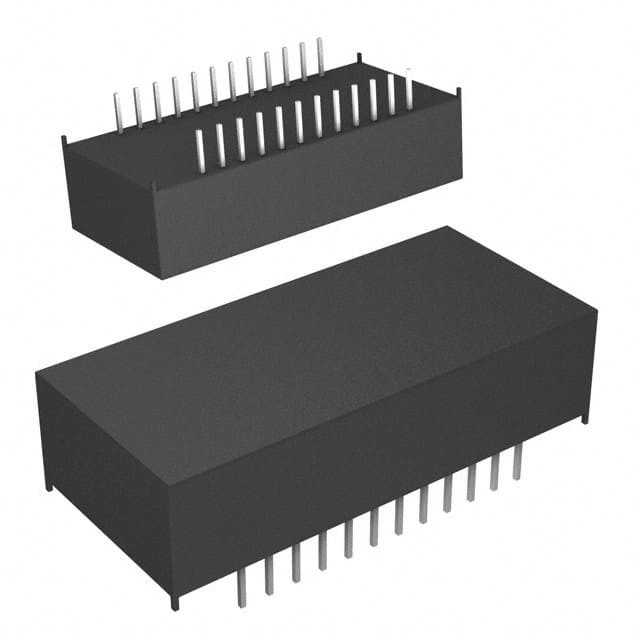

DS1220AD-100IND+ IC NVSRAM 16KBIT PARALLEL 24EDIP Analog Devices Inc./Maxim geïntegreerd

Beschrijving

De DS1220AB en DS1220AD 16k Nonvolatile SRAM's zijn 16,384-bits, volledig statische, niet-vluchtige SRAM's georganiseerd als 2048 woorden per 8 bits.Elke NV SRAM is voorzien van een zelfstandige lithiumenergiebron en een besturingscircuitsysteem dat VCC voortdurend controleert op een toestand buiten de tolerantie.Wanneer een dergelijke situatie zich voordoet, wordt de lithium-energiebron automatisch ingeschakeld en is schrijfbescherming onvoorwaardelijk ingeschakeld om corruptie van gegevens te voorkomen.De NV SRAM's kunnen worden gebruikt in plaats van bestaande 2k x 8 SRAM's die rechtstreeks voldoen aan de populaire 24-pin DIP-standaardDe apparaten komen ook overeen met de uitstraling van de 2716 EPROM en de 2816 EEPROM, waardoor directe vervanging mogelijk is en tegelijkertijd de prestaties worden verbeterd.Er is geen beperking op het aantal schrijfcycli dat kan worden uitgevoerd en er is geen extra ondersteuningscircuits vereist voor microprocessor-interfacing.

GESCHIEDENIS

■ 10 jaar minimale gegevensbewaring bij afwezigheid van externe stroom
■ Gegevens worden automatisch beschermd bij stroomstoring
■ Direct vervangt 2k x 8 vluchtige statische RAM of EEPROM
■ Onbeperkte schrijfcycli
■ CMOS met een laag vermogen
■ JEDEC-standaard 24-pin DIP-pakket
■ Lees- en schrijftoegangstijden van 100 ns
■ Lithium-energiebron wordt elektrisch afgesloten om de versheid te behouden tot de eerste aanbrenging van stroom
■ Volledige ±10% VCC-werkbereik (DS1220AD)
■ Optioneel ±5% VCC-operatiebereik (DS1220AB)
■ optioneel industriële temperatuurbereik van -40°C tot +85°C, aangeduid als IND
