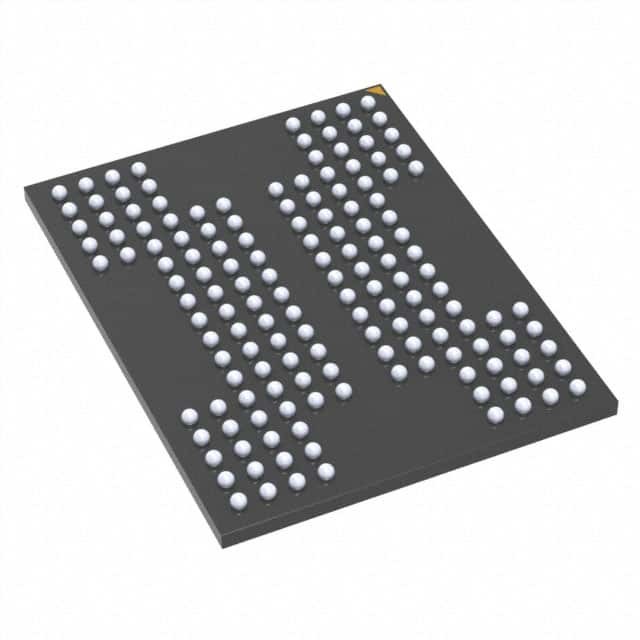

MT29F1T08CPCABH8-6:A IC FLASH 1TB PARALLEL 166MHZ Micron Technology Inc.

Algemene beschrijving

Micron NAND Flash-apparaten bevatten een asynchrone data-interface voor high-performance I/O-operaties.Er zijn vijf besturingssignalen die worden gebruikt om de asynchrone data-interface te implementeren: CE#, CLE, ALE, WE# en RE#.
Deze hardware-interface creëert een apparaat met een laag pin-telling met een standaard pin-out die hetzelfde blijft van de ene dichtheid naar de andere, waardoor toekomstige upgrades naar hogere dichtheid kunnen worden uitgevoerd zonder dat het bord opnieuw wordt ontworpen.
Een doel is de geheugenunit die wordt geopend door een chip-activatie-signaal.Een NAND Flash die is de minimale eenheid die zelfstandig opdrachten kan uitvoeren en status kan rapporterenEen NAND Flash die, in de ONFI-specificatie, wordt aangeduid als een logische eenheid (LUN).zie Device and Array Organization (Device en Array-organisatie).
Dit apparaat heeft een interne 4-bits ECC die met behulp van de GET/SET-functies kan worden ingeschakeld.
Voor meer informatie, zie interne ECC en reserve-area mapping voor ECC.

Kenmerken

• Open NAND Flash Interface (ONFI) 1.0-conform1
• Single-level cell (SLC) technologie
• Organisatie
️ Pagina grootte x8: 2112 bytes (2048 + 64 bytes)
– Page size x16: 1056 words (1024 + 32 words)
Blocgrootte: 64 pagina's (128K + 4K bytes)
Grootte van het vliegtuig: 2 vliegtuigen x 2048 blokken per vliegtuig
¢ Device-grootte: 4 GB: 4096 blokken; 8 GB: 8192 blokken 16 GB: 16.384 blokken
• Asynchrone I/O-prestaties
¢ tRC/tWC: 20ns (3,3V), 25ns (1,8V)
• Array prestaties
¢ Lezen van pagina: 25μs 3
Programmapagina: 200 μs (type: 1,8 V, 3,3 V)
¢ Verwijderingsblok: 700 μs (TYP)
• Bevelsets: ONFI NAND Flash Protocol
• Geavanceerde commando's
– Program page cache mode4
Lees pagina cache modus 4
¢ Eenmalig programmeerbaar (OTP)
– Two-plane commands 4
¢ Interleaved die (LUN) operaties
Lees unieke ID
– Block lock (1.8V only)
¢ Intern gegevensverkeer
• De operationele status byte biedt een softwaremethode voor het detecteren van
¢ voltooiing van de operatie
– Pass/fail condition
️ Schrijfbeschermingsstatus
• Het signaal "Ready/Busy#" (R/B#) is een hardware-methode voor het detecteren van de voltooiing van de operatie.
• WP#-signaal: Schrijf bescherm het hele apparaat
• Het eerste blok (blokadres 00h) is geldig wanneer het van de fabriek met ECC wordt verzonden.
• Block 0 vereist 1-bits ECC indien de PROGRAMM/ERASE cycli kleiner zijn dan 1000
• RESET (FFh) als eerste opdracht na het inschakelen
• Alternatieve methode voor het initialiseren van het apparaat (Nand_In it) na het opstarten (contact factory)
• Ondersteunde interne dataverplaatsingsactiviteiten binnen het vlak van waaruit de gegevens worden gelezen
• Kwaliteit en betrouwbaarheid
Bewaring van gegevens: 10 jaar
- Duurzaamheid: 100.000 PROGRAMM/ERASE cycli
• Werkspanningsbereik
VCC: 2,7 V
VCC: 1,7 V 1,95 V
• Werktemperatuur:
Commerciële: 0°C tot +70°C
Industrieel (IT): van 40 °C tot + 85 °C
• Pakket
️ 48-pins TSOP type 1, CPL2
- 63-bal VFBGA
