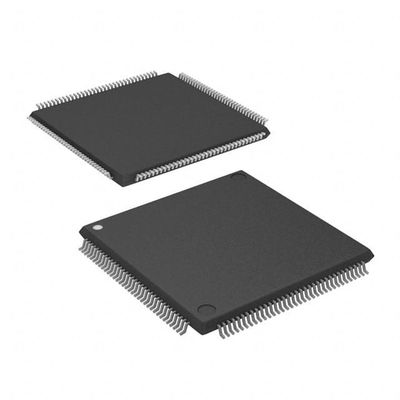

CY7C09569V-83AXC IC SRAM 576KBIT PARALLEL 144TQFP Cypress Semiconductor Corp.

Functionele beschrijving

De CY7C008/009 en CY7C018/019 zijn CMOS 64K, 128K x 8/9 statische dual-port RAM's met een laag vermogen.Er zijn verschillende arbitragesystemen op de apparaten opgenomen om te kunnen omgaan met situaties waarin meerdere verwerkers toegang hebben tot hetzelfde stuk gegevens.Er zijn twee poorten voorzien die onafhankelijke, asynchrone toegang verlenen voor lezen en schrijven naar elke locatie in het geheugen.De apparaten kunnen worden gebruikt als standalone 8/9-bit dual-port statische RAM of meerdere apparaten kunnen worden gecombineerd om te functioneren als een 16/18-bit of bredere master / slave dual-port statische RAM.

Kenmerken

• Echte Dual-Port geheugencellen die gelijktijdige toegang tot dezelfde geheugengebieden mogelijk maken
• 64K x 8 organisatie (CY7C008)
• 128K x 8 organisatie (CY7C009)
• 64K x 9 organisatie (CY7C018)
• 128K x 9 organisatie (CY7C019)
• CMOS van 0,35 micron voor optimale snelheid/vermogen
• Toegang met hoge snelheid: 12[1]/15/20 ns
• Lage bedrijfsvermogen
️ Actief: ICC = 180 mA (typisch)
In stand-by: ISB3 = 0,05 mA (typisch)
• Volledig asynchrone werking
• Automatische uitschakeling
• Uitbreidbare databus tot 16/18 bits of meer met behulp van Master/Slave chip select bij gebruik van meer dan één apparaat
• On-chip arbitrage logica
• Inbegrepen semaphoren voor het handdrukken van software tussen poorten
• INT-vlaggen voor communicatie van haven tot haven
• Dual-chip-activering
• Pin selecteer voor Master of Slave
• commerciële en industriële temperatuurbereiken
• Verkrijgbaar in 100-pins TQFP; Pb-vrije pakketten beschikbaar
