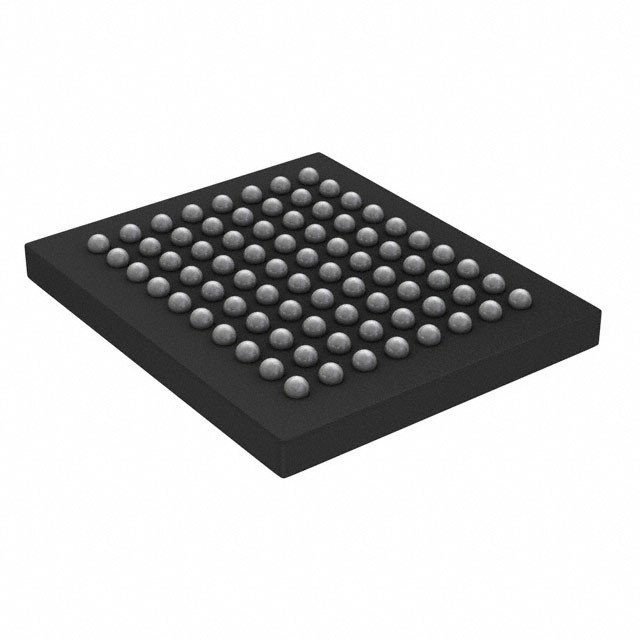

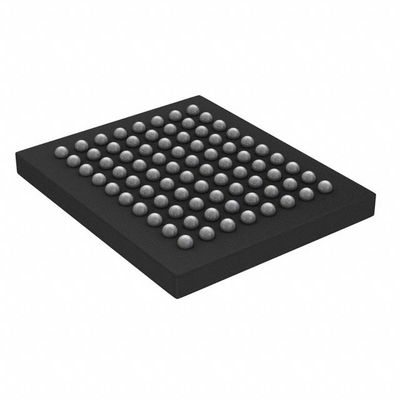

S29CD016J0MFAM010 IC FLASH 16MBIT PAR 56MHZ 80FBGA Infineon Technologies

Algemene beschrijving

De S29CD-G Flash-familie is een flashgeheugenfamilie met een flashgeheugen in de burstmodus, dual boot, simultane lezen/schrijven met versatile I/OTM-technologie.

Onderscheidende kenmerken

Voordelen van architectuur
■ Simultane lezen/schrijven
— Read data from one bank while executing erase/
programmafuncties in andere banken
¢ nul latentie tussen lezen en schrijven
¢ Twee bankarchitecturen: grote bank/kleine bank
75%/25%
■ Gebruikersgedefinieerde x32 databus
■ Dual boot block
¢ bovenste en onderste bootsectoren in hetzelfde apparaat
■ Flexibele sectorarchitectuur
CD032G: Acht 2K Dubbelwoord, 62 16K
Double Word, en Acht 2K Double Word sectoren
CD016G: 8 2K Dubbelwoord, 32 16K
Double Word, en Acht 2K Double Word sectoren
■ Beveiligde siliciumsector (256 Bytes)
Fabriek gesloten en identificeerbaar: 16 bytes voor beveiligd,
Willekeurig fabrieksnummer Elektronisch serienummer; ook bekend
als elektronische markering
■ Vervaardigd op 170 nm-procestechnologie
■ Programmeerbare interfaces
Interfaces met elke hoogwaardige processor
- Lijnuitbarsting: 2, 4 en 8 dubbele.
woord lineaire barst met of zonder wrap rond
■ Programma-uitvoering
️ Verricht synchroon en asynchroon schrijven
Operaties van registratieinstellingen voor de configuratie van de barst
onafhankelijk
■ Eenmalige stroomvoorziening
Optimaliseerd voor 2,5 tot 2,75 volt lezen, wissen en
programma-operaties
■ Compatibiliteit met JEDEC-normen (JC42.4)
¢ Software die compatibel is met een enkele voedingsbron
¢ Achterwaarts compatibel met AMD/Fujitsu Am29LV/
MBM29LV en Am29F/MBM29F flashgeheugen

Performance-kenmerken

■ Toegang tot lezen met hoge prestaties
¢ Aanvankelijke/willekeurige toegangstijden van 48 ns (32 Mb) en 54
ns (16 Mb)
¢ Burst-toegangstijden van 7,5 ns (32 Mb) of 9 ns (16 Mb)
■ Ultra laag energieverbruik
Burst Mode Lezen: maximaal 90 mA @ 75 MHz
Programma/verwijdering: maximaal 50 mA
¢ Stand-by-modus: CMOS: maximaal 60 μA
■ 1 miljoen schrijfcycli per sector
■ 20 jaar gegevensbewaring
■ Versatile OTM-controle
— Generates data output voltages and tolerates data
ingangsspanningen zoals bepaald door de spanning op de
VIO pin
- 1,65 V tot 3,60 V compatibele I/O-signalen

Softwarefuncties

■ Aanhoudende sectorbescherming
¢ sluitingen van de combinaties van afzonderlijke sectoren en sectoren
groepen om programma- of verwijderoperaties te voorkomen
binnen die sector (vereist alleen VCC-niveaus)
■ Passwordsectorbescherming
¢ sluitingen van de combinaties van afzonderlijke sectoren en sectoren
groepen om programma- of verwijderoperaties te voorkomen
binnen die sector met behulp van een door de gebruiker te definiëren 64-bit
wachtwoord
■ Ondersteunt Common Flash Interface (CFI)
■ Ontsluiting van het bypassprogramma
¢ Verkorte totale programmeringstijd bij uitzending
meerdere programmacommando-sequenties
■ Data# Polling en wisselbits
Het biedt een softwaremethode voor het detecteren van programma of
Verwijderingsoperatie

Hardwarekarakteristieken

■ Programma opschorten/hervatten en wissen opschorten/
Hervat
Het programma wordt opgeschort of verwijderd.
lezen, programmeren of wissen in dezelfde bank
■ Hardware resetten (RESET#), klaar/bezet# (RY/
BY#), en Write Protect (WP#) -invoer
■ ACC-invoer
¢ Versnelt de programmeringstijd voor een hogere doorvoer
tijdens de productie van het systeem
■ Pakketopties
¢ PQFP met 80 pinnen
80 ballen versterkt BGA
Ook beschikbaar voor een Pb-vrij pakket
¢ Bekend als Good Die
