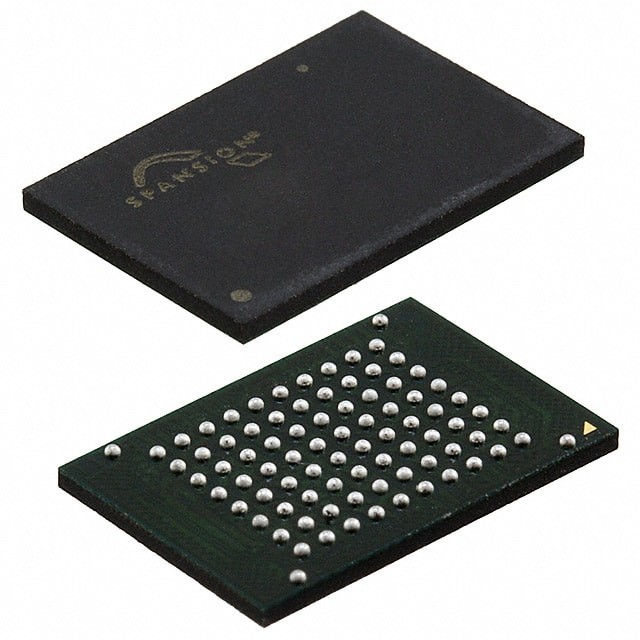

S29WS064RABBHW010 IC FLASH 64MBIT PARALLEL 84FBGA Cypress Semiconductor Corp.

Algemene beschrijving

De Spansion S29WS256/128/064N zijn MirrorbitTM Flash-producten vervaardigd op basis van 110 nm-procestechnologie.Deze flash-apparaten zijn in staat om gelijktijdig lezen en schrijven met nul latency op twee afzonderlijke banken met behulp van afzonderlijke gegevens en adres pinsDeze producten kunnen werken tot 80 MHz en maken gebruik van een enkel VCC van 1,7 V tot 1,95 V, waardoor ze ideaal zijn voor de huidige veeleisende draadloze toepassingen die een hogere dichtheid vereisen.betere prestaties en lager stroomverbruik.

Onderscheidende kenmerken

■ Eenvoudig 1,8 V lezen/programma/wissen (1.70­1,95 V)
■ 110 nm MirrorBitTM technologie
■ Simultane lezen/schrijven met nul
latentie
■ Schrijfbuffer van 32 woorden
■ architectuur van zestien banken bestaande uit 16/8/4
Mwords voor WS256N/128N/064N, respectievelijk
■ Vier 16 Kword-sectoren aan de bovenkant en onderkant van de
geheugenscherm
■ 254/126/62 64 Kwordsectoren (WS256N/128N/
064N)
■ Programmabele uitbarstingsmodus
️ Lijnschrift voor 32, 16 of 8 woorden lijnschrift met of
zonder omhulsel

■ SecSiTM (Secured Silicon) Sector regio bestaande uit:
van elk 128 woorden voor fabriek en klant
■ 20 jaar gegevensbewaring (typisch)
■ Cycling Uithoudingsvermogen: 100.000 cycli per sector
(typisch)
■ RDY-uitgang geeft gegevens aan die beschikbaar zijn voor het systeem
■ Commando's die compatibel zijn met JEDEC (42.4)
standaard
■ Hardwarebescherming (WP#) van boven en onder
sectoren
■ Dual boot sector configuratie (boven en beneden)
■ Pakketten
¢ WS064N: 80-bal FBGA (7 mm x 9 mm)
¢ WS256N/128N: 84-bal FBGA (8 mm x 11,6 mm)
■ lage VCC-schrijfinhibitor
■ Persistent en Password methoden van Advanced
Sectorbescherming
■ Schrijven van operationele status bits die het programma en
Verwijderingsoperatie
■ Opschorting en hervatting van opdrachten voor programma en
Verwijderingsoperaties
■ Ontsluiting van het Bypass programma opdracht om te verminderen
programmeringstijd
■ synchrone of asynchrone programma-werking,
onafhankelijk van de instellingen van het register voor het bestrijden van barsten
■ ACC-invoerpen om de fabrieksprogrammeringstijd te verminderen
■ Ondersteuning van Common Flash Interface (CFI)
■ Industrieel temperatuurbereik (contactfabriek)
