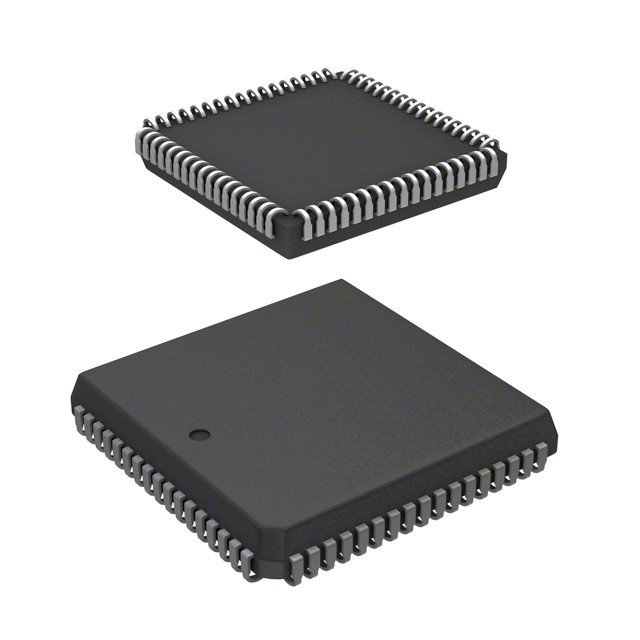

7005L20JGI IC SRAM 64KBIT PARALLEL 68PLCC Renesas Electronics America Inc.

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
Geheugentype | Vluchtig | Geheugenformaat | SRAM |
---|---|---|---|
Technologie | SRAM - Dubbele poort, asynchroon | Geheugengrootte | 64Kbit |
Geheugenorganisatie | 8K x 8 | Geheugeninterface | Parallel |
Klokfrequentie | - | Schrijf Cyclusduur - Word, Pagina | 20ns |
Toegangstijd | 20 ns | Spanning - Voeding | 4.5V ~ 5.5V |
Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Oppervlakte |
Pakket / doos | 68-LCC (j-Lood) | Verpakking van de leverancier | 68-PLCC (24.21x24.21) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number | Description | |
---|---|---|
7005L20JGI | IC SRAM 64KBIT PARALLEL 68PLCC | |
7133LA25JGI8 | IC SRAM 32KBIT PARALLEL 68PLCC | |
7133LA20JG8 | IC SRAM 32KBIT PARALLEL 68PLCC | |
7143LA20JG8 | IC SRAM 32KBIT PARALLEL 68PLCC | |
7133LA20JG | IC SRAM 32KBIT PARALLEL 68PLCC | |
7133LA25JGI | IC SRAM 32KBIT PARALLEL 68PLCC | |
7005L15JG | IC SRAM 64KBIT PARALLEL 68PLCC | |
70V05L15JG | IC SRAM 64KBIT PARALLEL 68PLCC | |
7005L15JG8 | IC SRAM 64KBIT PARALLEL 68PLCC | |
70V05L15JG8 | IC SRAM 64KBIT PARALLEL 68PLCC | |
7005L20JGI8 | IC SRAM 64KBIT PARALLEL 68PLCC | |
7006L20JGI | IC SRAM 128KBIT PARALLEL 68PLCC | |
7006L20JGI8 | IC SRAM 128KBIT PARALLEL 68PLCC | |
7007L15JG | IC SRAM 256KBIT PARALLEL 68PLCC | |
7007L20JGI | IC SRAM 256KBIT PARALLEL 68PLCC | |
7007L15JG8 | IC SRAM 256KBIT PARALLEL 68PLCC | |
7007L20JGI8 | IC SRAM 256KBIT PARALLEL 68PLCC | |
7016L12JG | IC SRAM 144KBIT PARALLEL 68PLCC | |
7016L12JG8 | IC SRAM 144KBIT PARALLEL 68PLCC | |
7015L12JG | IC SRAM 72KBIT PARALLEL 68PLCC | |
70V06L15JG | IC SRAM 128KBIT PARALLEL 68PLCC | |
7015L12JG8 | IC SRAM 72KBIT PARALLEL 68PLCC | |
70V06L15JG8 | IC SRAM 128KBIT PARALLEL 68PLCC | |
70V06L20JGI | IC SRAM 128KBIT PARALLEL 68PLCC | |
70V06L20JGI8 | IC SRAM 128KBIT PARALLEL 68PLCC |
Productomschrijving
Productgegevens
Beschrijving
De IDT7005 is een high-speed 8K x 8 Dual-Port Static RAM.De IDT7005 is ontworpen om te worden gebruikt als een stand-alone 64K-bit Dual-Port RAM of als een combinatie van MASTER/SLAVE Dual-Port RAM voor 16-bit of meer woord systemenHet gebruik van de IDT MASTER/SLAVE Dual-Port RAM-benadering in 16-bits of bredere geheugensysteemtoepassingen resulteert in een volledige snelheid, foutloze werking zonder de noodzaak van extra discrete logica.
Kenmerken
◆ Echte Dual-Port geheugencellen die gelijktijdig lezen van dezelfde geheugenlocatie mogelijk maken◆ Toegang met hoge snelheid
Militair: 20/25/35/55/70ns (max.)
Industriële: 20/35/55ns (max.)
Commerciële: 15/17/20/25/35/55n (max.)
◆ Gebruik van weinig energie
¢ IDT7005S
Actief: 750 mW (typisch)
Standby: 5 mW (typisch)
¢ IDT7005L
Actief: 700 mW (typisch)
Standby: 1 mW (typisch)
◆ IDT7005 vergroot eenvoudig de gegevensbusbreedte tot 16 bits of meer met behulp van de Master/Slave selectie bij cascading van meer dan één apparaat
◆ M/S = H voor BUSY output flag op Master, M/S = L voor BUSY input op Slave
◆ Onderbroken vlag
◆ On-chip poort arbitrage logica
◆ Volledige hardware-ondersteuning van semaphore-signalisatie tussen poorten op de chip
◆ Volledig asynchrone werking vanuit beide poorten
◆ Apparaten kunnen een elektrostatische ontlading van meer dan 2001 V weerstaan
◆ Backup van de batterij2V gegevensbewaring
◆ TTL-compatibel, enkelvoudige 5V (±10%) voeding
◆ Verkrijgbaar in 68-pin PGA, PLCC en een 64-pin dunne quad flatpack
◆ Industrieel temperatuurbereik (-40°C tot +85°C) is beschikbaar voor geselecteerde snelheden
◆ Groene onderdelen beschikbaar, zie bestelgegevens
Specificaties
Aantekening | Waarde van de eigenschap |
---|---|
Vervaardiging | IDT |
Productcategorie | Geheugen-IC's |
Reeks | 7005L20 |
Type | Asynchrone |
Verpakking | * Alternatieve verpakking |
Eenheidsgewicht | 0.171777 oz. |
Montage-stijl | SMD/SMT |
Pakketdoos | 68-LCC (J-Lead) |
Werktemperatuur | -40 °C ~ 85 °C (TA) |
Interface | Parallel |
Spanningsvoorziening | 4.5 V ~ 5.5 V |
Verpakking van het product van de leverancier | 68-PLCC (24x24) |
Geheugencapaciteit | 64K (8K x 8) |
Geheugentype | SRAM - Dubbele poort, asynchroon |
Versnelling | 20 ns |
Toegangstijd | 20 ns |
Format-geheugen | RAM |
Maximale werktemperatuur | + 85 C |
Werktemperatuurbereik | - 40 C. |
Interface-type | Parallel |
Organisatie | 8 k x 8 |
Maximale aanvoerstroom | 320 mA |
Deel-#-Aliassen | 7005 IDT7005L20JGI |
Versmeltingsspanning-max | 5.5 V |
Voedingsspanning-min | 4.5 V |
Pakketdoos | PLCC-68 |
Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
IDT70V05S20JG Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQCC68, 0,950 X 0,950 inch, 0,170 inch hoogte, GROEN, PLASTIC, LCC-68 | Integrated Device Technology Inc. | 7005L20JGI vs. IDT70V05S20JG |
IDT7005L20JG Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQCC68, 0,950 X 0,950 inch, 0,120 inch hoogte, GROEN, PLASTIC, LCC-68 | Integrated Device Technology Inc. | Het is niet mogelijk om de gegevens te verzamelen. |
7005L20JG Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQCC68, 0,950 X 0,950 inch, 0,120 inch hoogte, GROEN, PLASTIC, LCC-68 | Integrated Device Technology Inc. | De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de beoordeling van de in de bijlage bij Verordening (EG) nr. 45/2001 vermelde maatregelen. |
7005L20JGI8 Geheugen |
PLCC-68, spoel | Integrated Device Technology Inc. | Voor de beoordeling van de toepassing van deze verordening moet de Commissie nagaan of de in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorschriften zijn nageleefd. |
IDT7005L20JGB Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQCC68, 0,950 X 0,950 inch, 0,120 inch hoogte, GROEN, PLASTIC, LCC-68 | Integrated Device Technology Inc. | De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie. |
IDT70V05S20GGI Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, CPGA68, 1,180 X 1,180 inch, 0,160 inch hoogte, GROEN, CERAMIC, PGA-68 | Integrated Device Technology Inc. | De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde gegevens moeten worden verzameld. |
70V05S20GG Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, CPGA68, 1,180 X 1,180 inch, 0,160 inch hoogte, GROEN, CERAMIC, PGA-68 | Integrated Device Technology Inc. | 7005L20JGI tegenover 70V05S20GG |
70V05S20GGI Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, CPGA68, 1,180 X 1,180 inch, 0,160 inch hoogte, GROEN, CERAMIC, PGA-68 | Integrated Device Technology Inc. | Voor de toepassing van deze verordening geldt de volgende bepalingen: |
IDT7005L20FG Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQFP68, 0,970 X 0,970 inch, 0,080 inch hoogte, GROEN, QFP-68 | Integrated Device Technology Inc. | De Commissie is van oordeel dat de in de eerste alinea van dit hoofdstuk vermelde maatregelen in strijd zijn met de in de eerste alinea bedoelde beginselen. |
IDT7005L20FGB Geheugen |
Dual-Port SRAM, 8KX8, 20ns, CMOS, PQFP68, 0,970 X 0,970 inch, 0,080 inch hoogte, GROEN, QFP-68 | Integrated Device Technology Inc. | 7005L20JGI vs. IDT7005L20FGB |
Beschrijvingen
SRAM - Dual Port, Asynchrone geheugen IC 64Kb (8K x 8) Parallel 20ns 68-PLCC (24.21x24.21)
SRAM 8K x 8 Dual-Port RAM
