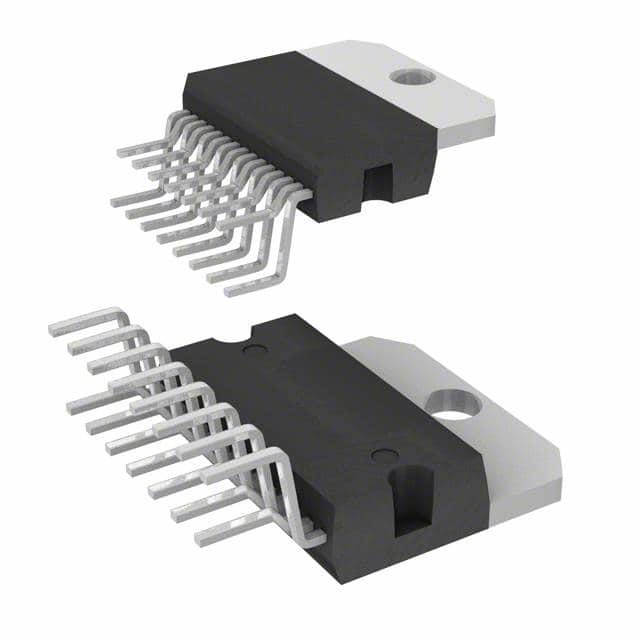

L298N de HALVE BRUG DRVR 15MULTIWATT STMicroelectronics van IC

Beschrijving

L298 is een geïntegreerde monolithische kring in een 15 lood de pakketten van Multiwatt en PowerSO20-. Het is een hoogspanning, hoge huidige tweeling volledig-brugbestuurder die conventionele TTL-logicaniveaus goedkeurt en aanleidinggevende ladingen zoals relais, solenoïden, gelijkstroom, en het stappen motoren drijft. Er zijn twee toelaat input om het apparaat onafhankelijk toe te laten of onbruikbaar te maken van de inputsignalen.

Eigenschappen

WERKEND LEVERINGSvoltage TOT 46 V
TOTALE GELIJKSTROOM-STROOM TOT 4 A
LAAG VERZADIGINGSvoltage
OVERTEMPERATURE BESCHERMING
LOGISCH „0“ INPUTvoltage TOT 1,5 V
(HOGE LAWAAIimmuniteit)

Toepassingen

• HET STADIUM VAN DE MACHTSoutput
  L298 heeft twee stadia van de machtsoutput (A; B). Het stadium van de machtsoutput heeft een brugregeling, en afhankelijk van de staat van de input, kan zijn output een aanleidinggevende lading op gemeenschappelijke of differentiële wijze drijven. De stroom die door de lading reist gaat de brug bij de betekenisoutput weg; een externe weerstand (RSA; RSB.) laat de sterkte van deze stroom toe om worden ontdekt.

• INPUTstadium
  Elke brug wordt aangedreven door vier poorten, de input waarvan In1 is; In2; EnA en In3; In4; EnB. Wanneer de Engelse input hoog is, plaatst de input binnen de brugstaat; wanneer de Engelse input laag is, is de brug verboden. De input is al TTL-compatibele systeem.

• SUGGESTIES
  Een niet-inductieve condensator, typisch van 100 N-F, moet worden gepland voor tussen zowel versus als Vss, om, zo dicht aan de GND speld aan de grond te zetten uitvoerbaar. Wanneer de reusachtige condensator van de voeding te ver vanaf IC is, moet een tweede, kleinere condensator dichtbij L298 worden gepland voor. De betekenisweerstand, die verpakte geen draad moet zijn, moet bij de negatieve pool worden aan de grond gezet van versus, die aan de GND speld van I.C. dicht moet zijn.
