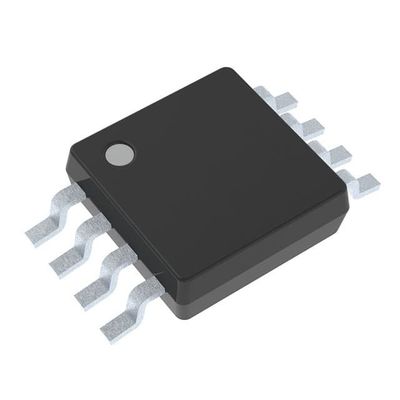

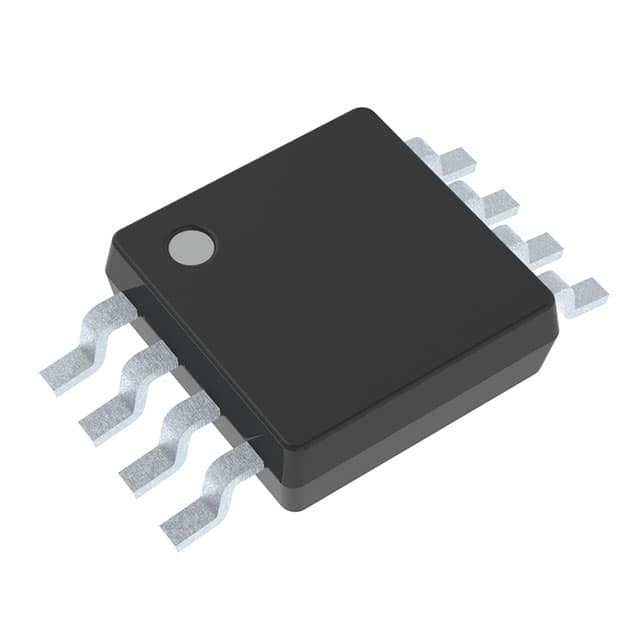

TLE4208G het CONTROLEMECHANISME van de BORSTELgelijkstroom MOTOR, 1A Infineon Technologies

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
Motortype - Stepper | - | Motortype - AC, gelijkstroom | Geborstelde gelijkstroom |
---|---|---|---|
Functie | Volledig Geïntegreerde bestuurder -, Controle en Machtsstadium | Uitgangsconfiguratie | Halve brug (4) |
Interface | Parallel | Technologie | Bipolair |
Stapresolutie | - | Toepassingen | Algemeen Doel |
Huidig - Output | 800mA | Voltage - Levering | 5V ~ 18V |
Spanning - Belasting | 5V ~ 18V | Werkende Temperatuur | -40°C ~ 150°C (TJ) |
Opzettend Type | De oppervlakte zet op | Pakket/Geval | 28-SOIC (0,295", 7,50 mm breed) |
Het Pakket van het leveranciersapparaat | P-dso-28 |
Productomschrijving
TLE4208G het CONTROLEMECHANISME van de BORSTELgelijkstroom MOTOR, 1A Infineon Technologies
Productdetails
Beschrijving
TLE 4208 is een volledig beschermde die vierling-helft-brug-Bestuurder speciaal voor de automobiel en industriële toepassingen van de motiecontrole wordt ontworpen. Het deel wordt gebouwd gebruikend de van de de hoogspanningsmacht van Siemens bipolaire technologie DOPL.In een cascadeconfiguratie tot drie actuators (gelijkstroom-motoren) kan zijn verbond tussen vier half-bridges. Deze vier helft-bruggen worden gevormd als 2 dubbel-helft-bruggen, die afzonderlijk worden geleverd en gecontroleerd. De verrichtingswijzen vooruit (cw), het omgekeerde (ccw) worden, de rem en de hoge impedantie aangehaald van een standaardinterface.
Eigenschappen
• Bestuurder voor maximaal 3 motoren• Levert tot 0,8 ononderbroken A
• Geoptimaliseerd voor gelijkstroom-motorbeheertoepassingen
• Zeer lage huidige consumptie
in reserve (verbied) wijze
• Laag verzadigingsvoltage; typ.1.2 V totaal @ 25 °C; 0,4 A
• Output tegen kortsluiting wordt beschermd die
• De diagnose van de foutenvlag
• Overvoltageuitsluiting en diagnose
• Undervoltageuitsluiting
• CMOS/TTL compatibele input met hysterese
• Geen oversteekplaatsstroom
• Interne klemdioden
• Overtemperaturebescherming met hysterese en diagnose
• Verbeterd machts p-DSO-Pakket
Specificaties
Attributen | Kenmerkwaarde |
---|---|
Fabrikant | Infineon |
Productcategorie | Motorbestuurders en Controlemechanismen |
Geval-pakket | SOIC |
Zet op | De oppervlakte zet op |
Aantal-van-spelden | 28 |
Interface | Parallel |
Logica-functie | EN |
Maximum-in werking stellen-temperatuur | 150 °C |
Maximum-levering-voltage | 18 V |
Min-in werking stellen-temperatuur | -40 °C |
Aantal-van-kanalen | 4 |
Aantal-van-output | 2 |
In werking stellen-levering-voltage | 18 V |
Output-stroom | 800 mA |
Verpakking | Digi-Reel® |
Halogeen-vrij | Vrij halogeen |
Loodvrij | Loodvrij |
Straling-verhardt | Nr |
RoHS | Volgzaam |
Functionele compatibele component
Vorm, Pakket, Functionele compatibele component
Fabrikant Part # | Beschrijving | Fabrikant | Vergelijk |
TLE4208G Signaalkringen |
Het Controlemechanisme van de borstelgelijkstroom Motor, Bipolaire 1A, PLASTIC PDSO28, GROEN, soppenen-28 | Infineon Technologies AG | TLE4208G versus TLE4208G |
Beschrijvingen
Motor/Motie/AUTOMOBIEL de MOTORbestuurder van van Ontstekingscontrolemechanismen & Bestuurders
