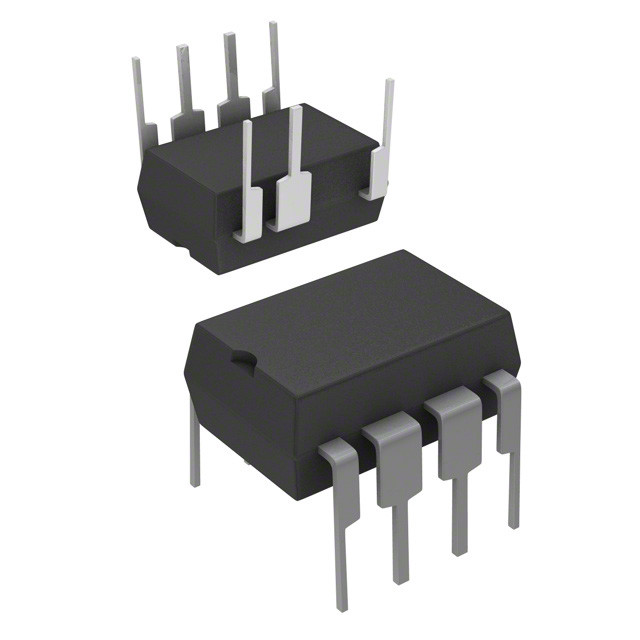

LNK306PN Integratie van de de SCHAKELAARmult HOOGSTE 8DIP Macht van IC de OFF-LINE

Beschrijving

LinkSwitch-TN wordt specifiek ontworpen om alle lineaire en condensator-gevoede (GLB-druppelbuisje) niet-geïsoleerde voedingen in de onder 360 mA waaier van de outputstroom bij gelijk systeem te vervangen kostte terwijl het aanbieden van veel hogere prestaties en energierendement.
De apparaten linkSwitch-TN integreren 700 V-machtsmosfet, een oscillator, eenvoudige On/Off een controleregeling, een hoogspanning geschakelde huidige bron, frequentie het jittering, een cyclus-door-cyclus huidige grens en een thermisch sluitingsschakelschema op monolithisch IC. Het opstarten en de werkende macht worden direct afgeleid uit het voltage die op de AFVOERKANAALspeld, de behoefte aan een bias levering en een bijbehorend schakelschema in bok of flyback convertors elimineren. De volledig geïntegreerde auto-nieuw beginkring in LNK304-306 beperkt veilig outputmacht tijdens foutenvoorwaarden zoals kort:sluiten of open lijn, die componententelling en de systeem-vlakke kosten van de ladingsbescherming drukken. Een lokale die levering door IC wordt verstrekt staat gebruik van een niet gesorteerde optokoppeling toe handelend als niveaudraaier om lijn en ladingsregelgeving prestaties in bok en bok-verhoging convertors verder te verbeteren, indien nodig.

Producthoogtepunten

Rendabele Lineaire/GLB-Druppelbuisjevervanging
• Laagste kosten en componenten de convertoroplossing van de tellingsbok
• Volledig geïntegreerd auto-nieuw begin voor kort:sluiten en open lijnfoutenbescherming – bespaart externe componentenkosten
• LNK302 gebruikt een vereenvoudigd controlemechanisme zonder auto-nieuw begin voor zeer lage systeemkosten
• 66 kHzverrichting met nauwkeurige huidige grens – staat lage kosten overal verkrijgbare 1 MH-inductor voor maximaal 120 mA outputstroom toe
• Strakke tolerantie en te verwaarlozen temperatuurvariatie
• Het hoge analysevoltage van 700 V verstrekt de uitstekende inputschommeling weerstaat
• Frequentie het jittering vermindert dramatisch EMI (~10 dB)
– minimaliseert EMI filterkosten
• Hoge thermische sluitingstemperatuur (+135 minimum °C)

Veel Hogere Prestaties over Afzonderlijke Bok en Passieve Oplossingen

• Steunenbok, bok-verhoging en flyback topologieën
• De thermische overbelasting van het systeemniveau, outputkort:sluiten en de open bescherming van de controlelijn
• Uitstekende lijn en ladingsregelgeving zelfs met typische configuratie
• De hoge bandbreedte verstrekt de snelle inschakelen zonder voorbijschieten
• De huidige grensverrichting verwerpt lijnrimpeling
• De universele waaier van het inputvoltage (85 VAC aan 265 VAC)
• Ingebouwde huidige grens en hysteretic thermische bescherming
• Hogere efficiency dan passieve oplossingen
• Hogere machtsfactor dan condensator-gevoede oplossingen
• Volledig manufacturable in SMD

Efficiënte EcoSmart®- uiterst Energie

• Verbruikt typisch slechts 50/80 mw in self-powered boktopologie bij 115/230 VAC-input zonder opto lading (koppel terug)
• Verbruikt typisch slechts 7/12 mw in flybacktopologie met externe bias bij 115/230 die VAC zonder lading wordt ingevoerd
• Voldoet de de Energie aan Commissie van Californië (CEG), Energy Star, en de EU-vereisten

Toepassingen

• Toestellen en tijdopnemers
• LEIDENE bestuurders en industriële controles
