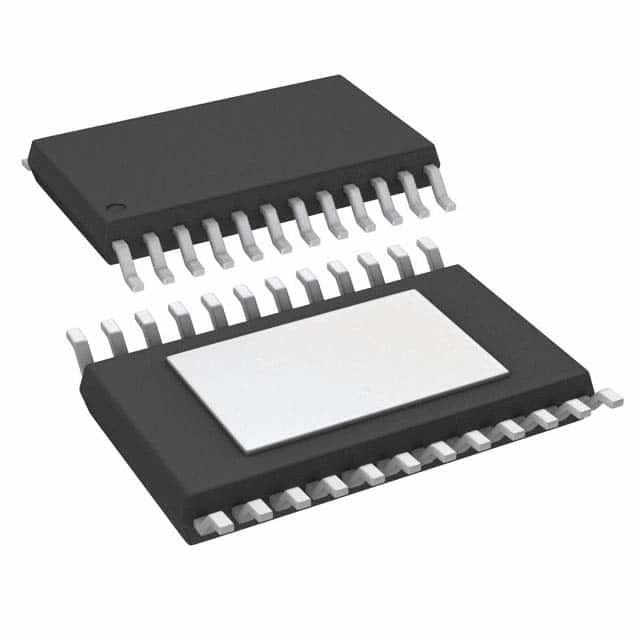

10KHZ-2MHZ IC GELEIDE BESTUURDER RGLTR PWM 24HTSSOP TPS929120QPWPRQ1

TPS929120QPWPRQ1

12-kanaal automobiel 40-v hoog-zij HOOFDbestuurder met FlexWire-interface

Algemene Beschrijving

Met toenemende vraag voor animatie in automobielverlichting, moet LEDs onafhankelijk worden gecontroleerd. Daarom zijn de HOOFDbestuurders met digitale interfaces essentieel pixel-gecontroleerde aanstekende toepassingen effectief om te drijven. In buitenverlichting, worden de veelvoudige lampfuncties typisch op verschillende PCB-raad met buitenboorddiedraden gevestigd met elkaar worden verbonden. Het is moeilijk voor een traditionele single-ended interface om aan de strikte EMC vereisten te voldoen. Door te gebruiken KAN een industrieel-norm fysiek in lagen aanbrengen, verwezenlijkt de op UART-Gebaseerde FlexWire-interface van TPS929120-Q1 gemakkelijk buitenboordlange-afstandscommunicatie zonder beïnvloedende EMC.

TPS929120-Q1 is 12 kanaliseert, 40-v hoog-zij HOOFDbestuurder die de outputstroom en van de 12 beetjespwm plicht cycli met 8 bits controleert. Het apparaat voldoet aan veelvoudige regelgeving vereisten met open-circuit leiden, kort-aan-grond, en enige LEIDENE kort:sluitendiagnostiek. Een configureerbare waakhond ook plaatst automatisch faalveilige staten wanneer de MCU-verbinding wordt verloren, en, met programmeerbare EEPROM, kan TPS929120-Q1 buigzaam voor verschillende toepassingsscenario's worden geplaatst.

Eigenschappen

• AEC-Q100-gekwalificeerd voor automobieltoepassingen:
  • Temperatuurrang 1: – 40°C aan +125°C, TA
• Functionele veiligheid-Geschikt
  • Documentatie beschikbaar aan het systeemontwerp van de hulp functioneel veiligheid
• 12-kanaal precisie hoog-zij huidige output:
  • Leveringsvoltage 4,5 V aan 40 V
  • Tot 75 die mA kanaliseren stroom door weerstand wordt geplaatst
  • 2-beetje globaal, 6 beetje het onafhankelijke huidige plaatsen
  • Hoge huidige nauwkeurigheid <>
  • Hoge huidige nauwkeurigheid <>
  • Laag voltagedaling 500 mV bij 50 mA
  • 12-beetje het onafhankelijke PWM-verduisteren
  • Programmeerbare PWM-frequentie tot kHz 20
  • Lineaire en exponentiële het verduisteren methode
• FlexWirebesturingsinterface
  • Tot 1-Mhz klokfrequentie
  • Maximum 16 apparaten op één FlexWire-bus
  • De transactie van tot 8 bytesgegevens in één kader
  • 5-v LDO-de output aan levering KAN zendontvanger
• Kenmerkend en bescherming:
  • Programmeerbare faalveilige staat
  • LEIDENE open-circuit opsporing
  • LEIDENE kort:sluitenopsporing
  • Enig-geleide kenmerkende kort:sluiten
  • Programmeerbare laag-leveringsopsporing
  • Open-afvoerkanaal ERR voor foutenaanwijzing
  • Waakhond en CRC voor FlexWire-interface
  • ADC met 8 bits voor de meting van het speldvoltage
  • Overtemperaturebescherming
