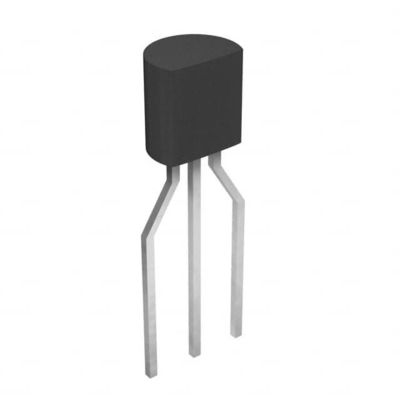

LM4041CILPR energiebeheerics VREF SHUNT to92-3 Texas Instruments

Algemene Beschrijving

Het ideaal voor ruimte kritieke toepassingen, de verwijzingen van het de precisievoltage van LM4040 en LM4041-is beschikbaar in subminiature (3mm × 1.3mm) dronkaard-23 het oppervlakte-onderstel pakket.
LM4040 is beschikbaar in vaste omgekeerde analysevoltages van 2.500V, 4.096V en 5.000V. LM4041 is beschikbaar met een vaste 1.225V of een regelbaar omgekeerd analysevoltage.
De minimum werkende stroom strekt zich van 60µA voor LM4041-1.2 uit aan 74µA voor LM4040-5.0. LM4040 de versies hebben een maximum werkende stroom van 15mA. LM4041 de versies hebben een maximum werkende stroom van 12mA.
LM4040 en LM4041 hebben bandgap de krommingscorrectie van de referentietemperatuurafwijking en lage dynamische impedantie, die de stabiele omgekeerde nauwkeurigheid van het analysevoltage over een brede waaier van werkende temperaturen en stromen verzekeren.
De gegevensbladen en de steundocumentatie kunnen op de website van Micrel in www.micrel.com worden gevonden.

Eigenschappen

• Klein pakket dronkaard-23
• Geen vereiste outputcondensator
• Tolereert capacitieve ladingen
• Vaste omgekeerde analysevoltages van 1,225, 2.500V, 4.096V en 5.000V
• Regelbare omgekeerde analyseversie
• Contact Micrel voor delen met uitgebreide temperatuurwaaier.

Zeer belangrijke Specificaties

• Tolerantie ............................. ±0.1% (maximum) van het outputvoltage
• Laag outputlawaai (10Hz aan 100Hz)
LM4040 ................................................. 35ΜVRMS (type)
LM4041 ................................................. 20ΜVRMS (type)
• Wijd werkende huidige waaier
LM4040 .................................................. 60µA aan 15mA
LM4041 .................................................. 60µA aan 12mA
• Industriële temperatuurwaaier .................. – 40°C aan +85°C
• Lage (maximum) temperatuurcoëfficiënt ................ 100ppm/°C

Toepassingen

• Materiaal op batterijen
• Gegevensverzamelingsystemen
• Instrumentatie
• Procesbeheersing
• Energiebeheer
• Product het testen
• Automobielelektronika
• Precisie audiocomponenten
