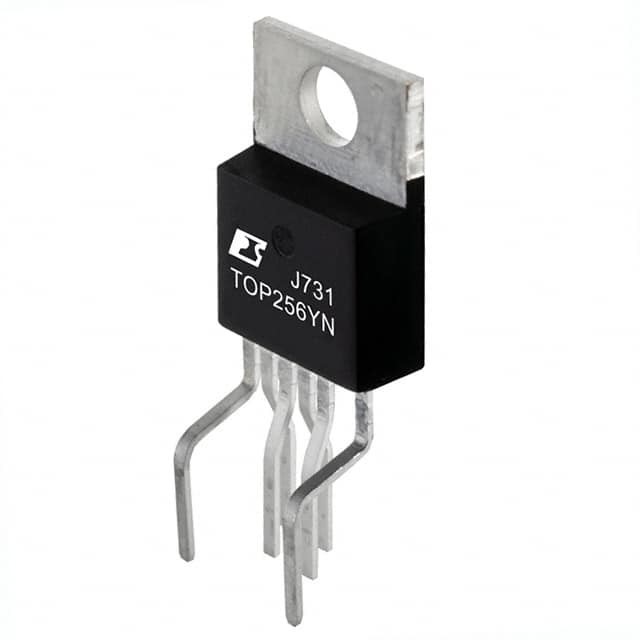

Integratie van de het Controlemechanisme de Off-line SW FLYBACK TO220-7C Macht van TOP256YN PMIC
| Merknaam | Power Integrations |
|---|---|
| Modelnummer | TOP256YN |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| outputisolatie | Geïsoleerd | Interne Schakelaar | Ja |
|---|---|---|---|
| Voltage - Analyse | 700V | Topologie | flyback |
| Spanning - Opstarten | - | Voltage - Levering (Vcc/Vdd) | - |
| Plichtscyclus | 78% | Frequentie - Omschakeling | 66kHz, 132kHz |
| Macht (Watts) | 119 W | Foutenbescherming | Stroom die, over Temperatuur, over Voltage beperken |
| Controleeigenschappen | - | Werkende Temperatuur | -40°C ~ 150°C (TJ) |
| Pakket/Geval | Aan-220-7 vormde Lood, 6 Lood | Het Pakket van het leveranciersapparaat | Aan-220-7C |
| Opzettend Type | Door Gat | ||
| Markeren | PMIC-Controlemechanisme Multi Mode,PMIC-Off-line Controlemechanisme,TOP256YN |
||
Productomschrijving
TOP256YN OFF-LINE SW FLYBACK TO220-7C de Machtsintegratie van IC
Productdetails
Beschrijving
TOPSwitch-HX neemt rendabel 700 V-machtsmosfet, hoogspanning geschakelde op huidige bron, PWM-controle, oscillator, thermische sluitingskring, foutenbescherming en ander controleschakelschema op een monolithisch apparaat.
Producthoogtepunten
Lagere Systeemkosten, Hogere Ontwerpflexibiliteit• Multi-mode verrichting maximaliseert effciency bij alle ladingen
• De nieuwe pakketten van eSIP-7F en eSIP-7C-
• Laag thermisch impedantie verbinding-aan-geval (2 °C per watts)
• De lage hoogte is ideaal voor adapters waar de ruimte beperkt is
• Het eenvoudige opzetten gebruikend een klem om lage kosten productie te helpen
• Horizontaal eSIP-7F-pakketideaal voor ultra lage van de hoogteadapter en monitor toepassingen
• Uitgebreide pakketcreepage afstand van AFVOERKANAALspeld aan aangrenzende speld en aan heatsink
• Geen heatsink vereiste tot 35 W de pakketten gebruikend van P, van G en m-met universeel inputvoltage en tot 48 W bij 230 VAC
• De bescherming van het outputovervoltage (OVP) is gebruiker programmeerbaar voor het sluiten van/niet-sluit sluiting met het snelle AC terugstellen
• Staat zowel het primaire als secundaire ontdekken toe
• Van lijnundervoltage (de UV) opsporing verhindert productglitches
• De sluiting van het lijnovervoltage (OV) breidt de grens van de lijnschommeling uit
• Nauwkeurige programmeerbare huidige grens
• Geoptimaliseerde lijnfeed-forward voor de verwerping van de lijnrimpeling
• de 132 kHzfrequentie (254Y-258Y en alle E/L-pakketten) vermindert transformator en voedinggrootte
• Halve frequentieoptie voor videotoepassingen
• Frequentie het jittering vermindert EMI flter kostte
• Heatsink wordt verbonden met BRON voor lage EMI
• Het betere auto-nieuwe begin levert <3> • De nauwkeurige hysteretic thermische sluitingsfunctie krijgt automatisch zonder het terugstellen terug te vereisen
• Volledig geïntegreerde zachte start voor minimum startspanning
• Uitgebreide creepage tussen AFVOERKANAAL en alle andere spelden verbetert feld betrouwbaarheid
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | Artesyn |
| Productcategorie | AC gelijkstroom Convertors, Off-line Switchers |
| Reeks | TOPSwitch®-HX |
| Type | Off-line Switcher |
| Verpakking | Buis |
| Steun-stijl | Door Gat |
| Handelsnaam | TopSwitch |
| In werking stellen-temperatuur-waaier | - 40 C aan + 150 C |
| Pakket-geval | Aan-220-7 (Gevormde Lood) (6 Lood) |
| In werking stellen-temperatuur | -40°C ~ 150°C (TJ) |
| Steun-type | Door Gat |
| Leverancier-apparaat-pakket | Aan-220-7C |
| Watts | 119W |
| Output-isolatie | Geïsoleerd |
| Intern-schakelaar-s | Ja |
| Voltage-analyse | 700V |
| Topologie | Flyback |
| Voltage-begin-op | - |
| Voltage-levering-Vcc-Vdd | - |
| Duty-Cycle | 78% |
| Frequentie-omschakeling | 66kHz, 132kHz |
| Fout-bescherming | Stroom die, over Temperatuur, over Voltage beperken |
| Controle-eigenschappen | - |
| Output-macht | 119 W |
| Maximum Werkende Temperatuur | + 150 C |
| Output-voltage | 700 V |
| Output-stroom | 4.08 A |
| Omschakeling-frequentie | kHz 132 |
| Pakket-geval | Aan-220-7C |
| Plicht-cyclus-maximum | 78% |
| Input-levering-voltage-Min | - 0,3 V |
| Input-levering-voltage-maximum | 9 V |
Beschrijvingen
Topologie 66kHz, 132kHz aan-220-7C van convertor de Off-line Flyback
AC/DC convertors Off-line Switcher IC 86W
