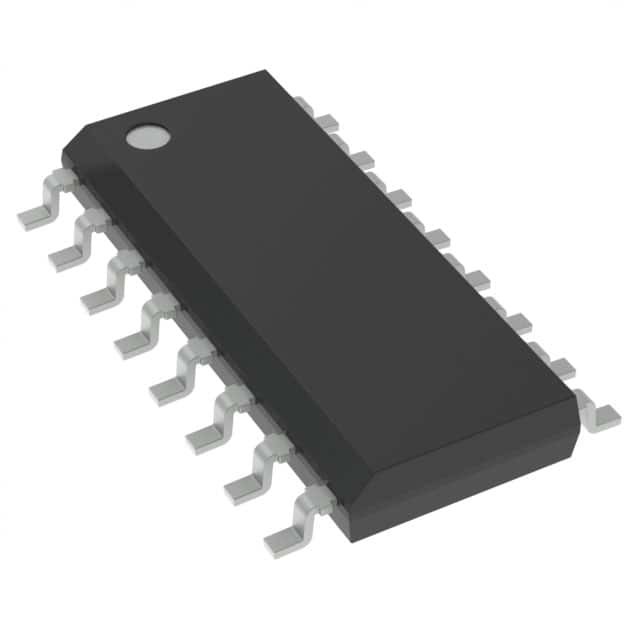

REG. de psh-TREKKRACHT 16SOIC SG3525AP013TR van Power Management ICs van de transistorbestuurder van CTRLR BCK

BESCHRIJVING

SG3525Aseries van de modulatorgeïntegreerde schakelingen van de impulsbreedte worden ontworpen om betere prestaties en verminderde externe delentelling aan te bieden wanneer gebruikt in het ontwerpen van allerlei omschakelingsvoedingen. De op-spaander wordt + 5,1 V-verwijzing in orde gemaakt aan ± 1% en de waaier van de input gemeenschappelijk-wijze van de foutenversterker omvat het verwijzingsvoltage die externe weerstanden elimineren. Een synchronisatieinput aan de oscillator laat veelvoudige eenheden om worden gezwoegd of één enkele eenheid dat aan een externe systeemklok moet worden gesynchroniseerd toe. Één enkele weerstand tussen CT en de lossingsterminals verstrekt een brede waaier van dode tijdaanpassing. Deze apparaten kenmerken ook ingebouwd zachte startschakelschema met slechts een externe vereiste timingscondensator. Een sluitingsterminal controleert zowel zachte startcircuity als de outputstadia, die onmiddellijke draai voorzien weg door de PWM-klink van gepulseerde sluiting, evenals zachte start kringloop met langere sluitingsbevelen. Deze functies worden ook gecontroleerd door een onderdievoltageuitsluiting die de output weg houdt en de zachte startcondensator voor subnormale inputvoltages wordt gelost. Dit uitsluitingsschakelschema includesapproximately500 mV van hysterese voor jitter vrije verrichting. Een andere eigenschap van deze PWM-kringen is een klink na de comparateur. Zodra een PWM-de impulsen om welke reden ook is geëindigd, zal de output weg voor de duur van de periode blijven. De klink wordt teruggesteld met elke klokimpuls. De outputstadia zijn totempaalontwerpen geschikt voor sourcing of het dalen meer dan 200 mA. De SG3525AoutputstagefeaturesNOR-logica, die een LAGE output voor geven verklaart WEG.

■8 TOT 35 V-VERRICHTING

■5.1 V-VERWIJZING AAN ± 1% IN ORDE DIE WORDT GEMAAKT DIE
■100 Herz AAN 500 KHz OSCILLATORRANGE
■AFZONDERLIJKE OSCILLATORSYNC-TERMINAL
■REGELBARE DEADTIME-CONTROLE
■INTERNE ZACHTE START
■Impuls-door-PULSESHUTDOWN
■INPUTundervoltage UITSLUITING MET HYSTERESE
■HET SLUITEN VAN PWM OM VEELVOUDIGE IMPULSEN TE VERHINDEREN
■DUBBELE SOURCE/SINK-OUTPUTbestuurders
