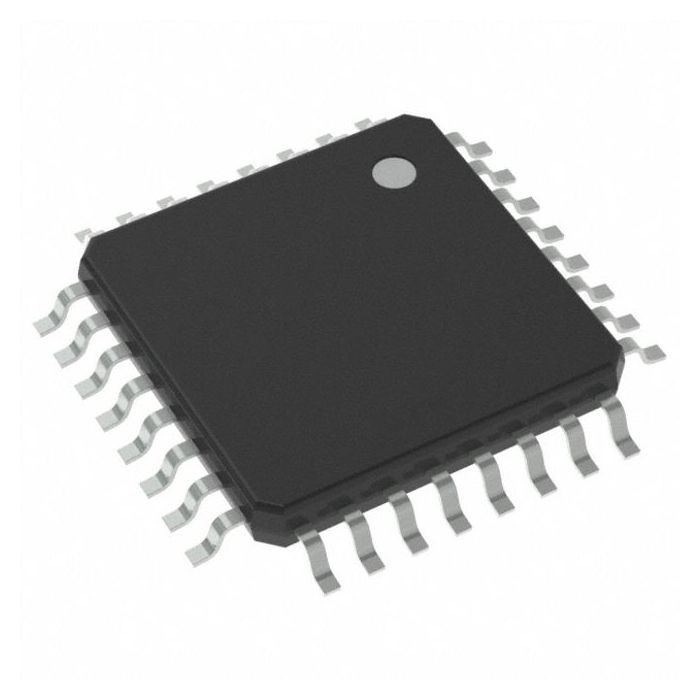

Microcontroller van atmega8a-Au MCU de Microchiptechnologie met 8 bits van de Eenheids8kb FLITS 32TQFP

Beschrijving

Atmel®AVR® ATmega8A is low-power CMOS microcontroller met 8 bits die op de architectuur van AVR wordt gebaseerd RISC. Door krachtige instructies in één enkele klokcyclus uit te voeren, bereikt ATmega8A producties naderend 1 MIPS die per Mhz, de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.

Eigenschappen

• Krachtige, Low-power Microcontroller Atmel®AVR® met 8 bits
• Geavanceerde RISC-Architectuur
– 130 Krachtige Instructies – de Meeste Uitvoering van de enig-Klokcyclus
– 32 x 8 Algemeen Doel Werkende Registers
– Volledig Statische Verrichting
– Tot 16MIPS-Productie bij 16MHz
– Op-spaander 2 cyclusmultiplicator
• De hoge segmenten van het Duurzaamheids Niet-vluchtige Geheugen
– 8KBytes van het programmageheugen van de in-Systeem zelf-Programmeerbaar Flits
– 512Bytes EEPROM
– 1KByte Intern SRAM
– Schrijf/wis Cycli: 10.000 Flash/100,000 EEPROM
– Gegevensbehoud: 20 jaar bij 85 jaren van  C/100 bij 25  C (1)
– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes
• In-systeem Programmering door On-chip Boot Programma
• Waar belezen-terwijl-schrijf Verrichting
– Programmeringsslot voor Softwareveiligheid
• De bibliotheeksteun van Atmelqtouch®
– Capacitieve aanrakingsknopen, schuiven en wielen
– Atmel QTouch en QMatrix-aanwinst
– Tot 64 betekeniskanalen
• Randeigenschappen
– Twee Tijdopnemer/Tellers met 8 bits met Afzonderlijke Prescaler, één vergelijken Wijze
– Één Tijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt Wijze, en vangt Wijze
– Teller in real time met Afzonderlijke Oscillator
– Drie PWM-Kanalen
– 8 kanaal ADC in het pakket van TQFP en QFN/MLF-
• Acht Kanalen 10 beetjenauwkeurigheid
– 6 kanaal ADC in PDIP-pakket
• Zes Kanalen 10 beetjenauwkeurigheid
– Op de byte gerichte Two-wire Periodieke Interface
– Programmeerbare Periodieke USART
– Meester/Slaven de Periodieke Interface van SPI
– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator
– Op-spaander Analoge Comparateur
• Speciale Microcontroller Eigenschappen
– Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing
– Interne Gekalibreerde RC-Oscillator
– Extern en Intern onderbreek Bronnen
– Vijf Slaapwijzen: De nutteloos, ADC Lawaaivermindering, macht-behalve, macht-verslaat, en Reserve
• I/O en Pakketten
– 23 Programmeerbare I/O Lijnen
– 28 lood PDIP, 32 lood TQFP, en 32 stootkussen QFN/MLF
• Werkende Voltages
– 2,7 - 5.5V
– 0 - 16MHz
• Machtsconsumptie bij 4MHz, 3V, 25  C
– Actief: 3.6mA
– Inactieve Toestand: 1.0mA
– Macht-versla Wijze: 0.5µA
