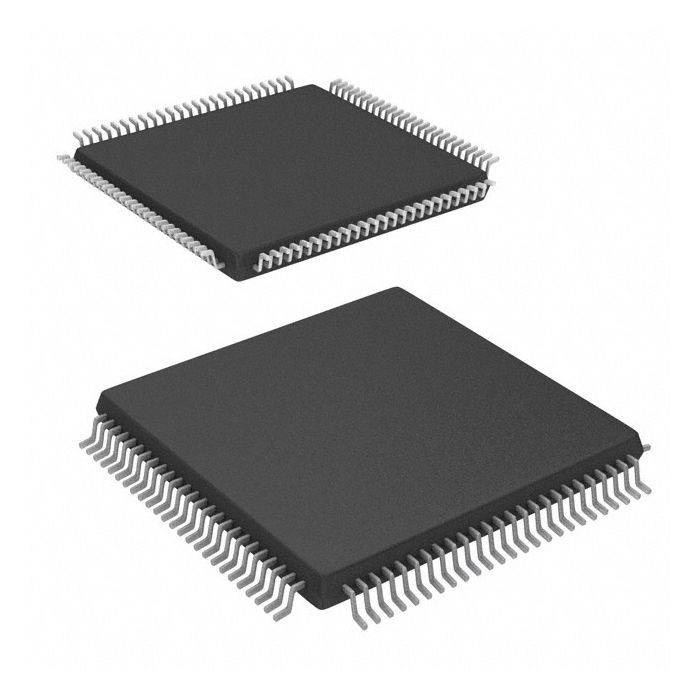

Industriële HVAC-Microcontroller Eenheid, de Elektronische IC Spaander van atxmega128a1u-Au

Overzicht

Atmel AVR XMEGA is een familie van lage macht, hoge prestaties, en perifere rijke die 8/16-beetje microcontrollers op de AVR verbeterde RISC-architectuur wordt gebaseerd. Door instructies in één enkele klokcyclus uit te voeren, bereiken de apparaten van AVR XMEGA cpu-productie naderend één miljoen instructies per seconde (MIPS) per megahertz, die de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.
Atmel AVR cpu combineert een rijke geplaatste instructie met 32 algemeen doel werkende registers. Alle 32 registers worden direct verbonden met de rekenkundige logicaeenheid (ALU), toelatend twee onafhankelijke registers om in één enkele die instructie worden betreden, in één klokcyclus wordt uitgevoerd. De resulterende architectuur is meer efficiënte code terwijl het bereiken van producties vaak dan conventionele enig-accumulator of CISC sneller microcontrollers baseerden.

Eigenschappen

●Krachtige, low-power het 8/16-beetje XMEGA® van Atmel® AVR® Microcontroller
●Niet-vluchtig programma en gegevensgeheugen
●64K - 128KBytes van in-systeem zelf-programmeerbare flits
●4K - 8KBytes-laarssectie
●2KBytes EEPROM
●4K - 8KBytes intern SRAM
●Externe businterface voor tot 16Mbytes SRAM
●Externe businterface voor tot 128Mbit SDRAM
●Randeigenschappen
●Vier-kanaal DMA-controlemechanisme
●Acht-kanaal gebeurtenissysteem
●Acht tijdopnemer/tellers met 16 bits
●Vier tijdopnemer/tellers met output 4 vergelijken of voeren vangstkanalen in
●Vier tijdopnemer/tellers met output 2 vergelijken of voeren vangstkanalen in
●Hoge resolutieuitbreiding op alle tijdopnemer/tellers
●Geavanceerde golfvormuitbreiding (AWeX) op twee tijdopnemer/tellers
●Één USB-apparateninterface
●USB 2,0 volledige snelheid (12Mbps) en volgzame het apparaat met lage snelheid (van 1.5Mbps)
●32 eindpunten met volledige configuratieflexibiliteit
●Acht USARTs met IrDA-steun voor één USART
●Vier two-wire interfaces met dubbele adresgelijke (het compatibele systeem van I2C en SMBus-)
●Vier periodieke peripheral interface (SPIs)
●De motor van AES en DES crypto
●Crc-16 (crc-CCITT) en (IEEE® 802,3) generator crc-32
●teller in real time met 16 bits (RTC) met afzonderlijke oscillator
●Twee zestien kanaliseren, 12 beetje, 2msps-Analogon aan Digitale Convertors
●Twee Met twee kanalen, 12 beetje, 1msps Digitaal aan Analoge Convertors
●Vier Analoge Comparateurs (ACs) met venster vergelijken functie, en huidige bronnen
●Extern onderbreekt op al algemeen doel I/O spelden
●Programmeerbare watchdog-timer met de afzonderlijke oscillator van de op-spaander ultra lage macht
●De steun van de QTouch®bibliotheek
●Capacitieve aanrakingsknopen, schuiven en wielen
●Speciale microcontroller eigenschappen
●Macht-op het terugstellen en de programmeerbare brown-out opsporing
●Interne en externe klokopties met PLL en prescaler
●Programmeerbare op verscheidene niveaus onderbreekt controlemechanisme
●Vijf slaapwijzen
●Programmerend en zuiver interfaces
●Van JTAG (volgzaam IEEE 1149,1) de interface, met inbegrip van grensaftasten
●PDI (het Programma en zuivert Interface)
●I/O en pakketten
●78 Programmeerbare I/O spelden
●100 lood TQFP
●100 bal BGA
●100 bal VFBGA
●Werkend voltage
●1.6 – 3.6V
●Werkende frequentie
●0 – 12MHz van 1.6V
●0 – 32MHz van 2.7V

Typische Toepassingen
Industriële controle
Klimaatcontrole
De lage toepassingen van de machtsbatterij
Industrie automatisering
Rf en ZigBee®
Machtshulpmiddelen
De bouwcontrole
USB-connectiviteit
HVAC
Raadscontrole
Sensorcontrole
Nut het meten
Witte goederen
Optisch
Medische toepassingen
