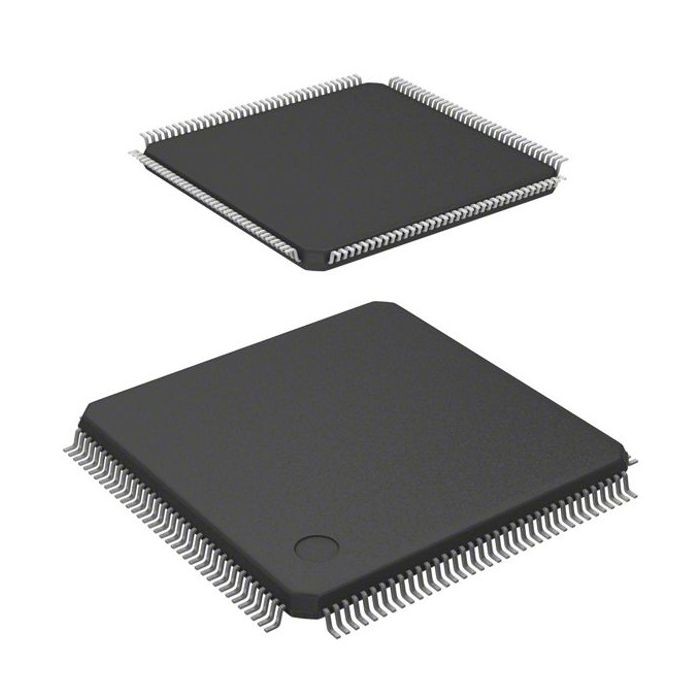

De oppervlakte zet Microcontroller Chip Multipurpose STM32F407ZET6 144LQFP op

Beschrijving

De familie van STM32F405xx en STM32F407xx-is gebaseerd op de krachtige RISC kern die met 32 bits van ARM® cortex™-M4 bij een frequentie van zelfs 168 Mhz werken. De kern schors-M4 kenmerkt één enkele precisie van de Drijvend kommaeenheid (FPU) die alle de gegegensverwerkingsinstructies van de WAPEN enige precisie en gegevenstypes steunt. Het voert ook een volledige reeks van DSP-instructies en een eenheid van de geheugenbescherming (uit MPU) die toepassingsveiligheid verbetert. De kern schors-M4 met FPU zal als schors-M4F door dit document worden bedoeld.

Eigenschappen

• Kern: WAPEN cortex™-M4 met 32 bits cpu met FPU,
Aanpassingsversneller in real time (ART.
Accelerator™) toestaand de uitvoering van 0 wachtstatus
van Flashgeheugen, frequentie tot 168 Mhz,
eenheid van de geheugenbescherming, 210 DMIPS/
1.25 DMIPS/MHz (Dhrystone 2,1), en DSP
instructies
• Geheugen
– Tot 1 Mbyte van Flashgeheugen
– Tot 192+4 Kbytes van SRAM met inbegrip van 64-
Kbyte van CCM (kern gekoppeld geheugen) gegevens
RAM
– Flexibel statisch geheugencontrolemechanisme
ondersteunende Compacte Flits, SRAM,
PSRAM, NOCH en NAND geheugen
• LCD parallelle interface, 8080/6800 wijzen
• Klok, het terugstellen en leveringsbeheer
– 1,8 V aan 3,6 V-toepassingslevering en I/Os
– POR, PDR, PVD EN BOR
– 4 aan-26 Mhz-kristaloscillator
– Interne 16 Mhz fabriek-in orde gemaakte RC (1%
nauwkeurigheid)
– 32 kHzoscillator voor RTC met kaliberbepaling
– Interne 32 kHz RC met kaliberbepaling
• Lage macht
– Slaap, Einde en Reservewijzen
– VBAT-levering voor RTC, 20×32bit-steun
registreert + facultatieve 4 KB reservesram
• 3×12-beetje, 2.4 MSPS A/D convertors: tot 24
kanalen en 7,2 MSPS in doorschoten drievoud
wijze
• 2×12-beetje D/A convertors
• DMA voor algemeen gebruik: 16 stroomdma
controlemechanisme met de steun van FIFOs en van de uitbarsting
• Tot 17 tijdopnemers: tot twaalf met 16 bits en twee 32-
beetjetijdopnemers tot 168 Mhz, elk met maximaal 4
IC/OC/PWM of impulsteller en kwadratuur
(stijgende) codeurinput
• Debug-modus
– De periodieke draad zuivert (SWD) & JTAG
interfaces
– Schors-M4 Ingebed Trace Macrocell ™
• Tot 140 I/O havens met onderbreken vermogen
– Tot 136 snelle I/Os tot 84 Mhz
– Tot 138 5 v-Verdraagzame I/Os
• Tot 15 communicatie interfaces
– Tot 3 interfaces van × I2C (SMBus/PMBus)
– Tot 4 USARTs/2 UARTs (10,5 Mbit/s, ISO
7816 interface, LIN, IrDA, modemcontrole)
– Tot 3 SPIs (42 Mbits/s), 2 met muxed
full-duplex I2S om audioklasse te bereiken
nauwkeurigheid via interne audiopll of extern
klok
– 2 × KUNNEN interfaces (Actieve 2.0B)
– SDIO-interface
• Geavanceerde connectiviteit
– USB 2,0 volledig-snelheidsapparaat/host/OTG
controlemechanisme met op-spaander PHY
– USB 2,0 hoge snelheid/volledig-snelheid
apparaat/host/OTG-controlemechanisme met specifiek
DMA, op-spaander volledig-snelheid PHY en ULPI
– 10/100 Ethernet-MAC met specifieke DMA:
de hardware van steunenieee 1588v2, MII/RMII
• 8 - aan interface van de 14 beetje de parallelle camera tot
54 Mbytes/s
• Ware random numbergenerator
• CRC berekeningseenheid
• 96 beetjeunieke id
• RTC: subsecond nauwkeurigheid, hardwarekalender
