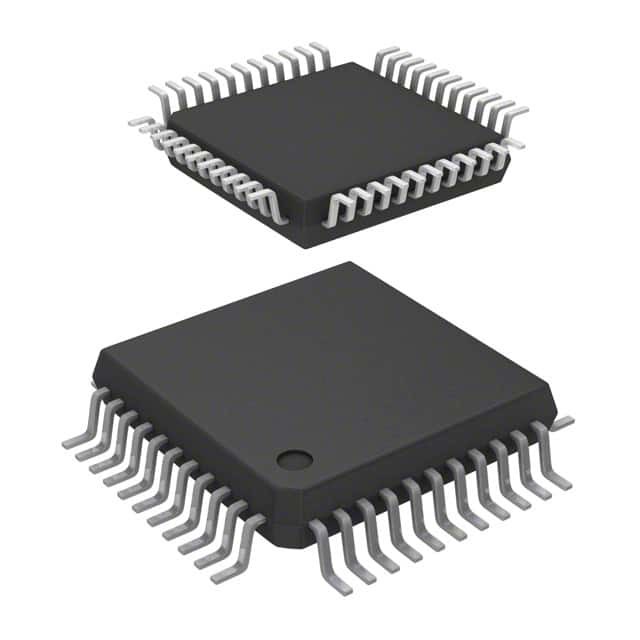

Microcontroller van STM8S207S8T6C MCU Eenheids64kb FLITS met 8 bits 44LQFP STMicroelectronics

Beschrijving

STM8S20xxx-microcontrollers met 8 bits van de prestatieslijn bieden van 32 aan tot het programmageheugen van de 128 Kbytesflits. Zij worden bedoeld als high-density apparaten in het STM8S-microcontroller familiereferentiehandboek.

Eigenschappen

■Kern
– Maximum fCPU: tot 24 Mhz, 0 wachtstatussen @
fCPU ≤ 16 Mhz
– Geavanceerde STM8-kern met Harvard
architectuur en 3 stadiumpijpleiding
– Uitgebreide instructiereeks
– Maximum 20 MIPS @ 24 Mhz
■Geheugen
– Programma: tot 128 Kbytesflits; gegevens
behoud 20 jaar bij 55 °C na 10 kcycles
– Gegevens: tot 2 Kbytes ware gegevens EEPROM;
duurzaamheid 300 kcycles
– RAM: tot 6 Kbytes
■Klok, het terugstellen en leveringsbeheer
– het werkende voltage van 2,95 tot 5,5 V
– Lage de resonatoroscillator van het machtskristal
– Externe klokinput
– Interne, gebruiker-trimmable 16 Mhz RC
– Interne lage macht 128 kHz RC
– Klokveiligheidssysteem met klokmonitor
– Wacht, actief-halt, & stop lage machtswijzen
– Rand individueel uitgeschakelde klokken
– Permanent actieve, lage consumptie
macht-op en macht-versla het terugstellen
■Onderbreek beheer
– Genesteld onderbreek controlemechanisme met 32
onderbreekt
– Tot externe 37 onderbreken op 6 vectoren
■Tijdopnemers
– het algemene doeltijdopnemers met 16 bits van 2x, met 2+3
CAPCOM-kanalen (IC, OC of PWM)
– Geavanceerde controletijdopnemer: met 16 bits, 4 CAPCOM
kanalen, 3 bijkomende dode output,
tijdtoevoeging en flexibele synchronisatie
– basistijdopnemer met 8 bits met prescaler met 8 bits
– Autoactiveringstijdopnemer
– Vensterwaakhond, onafhankelijke waakhond
■Communicatie interfaces
– Hoge snelheid 1 Mbit/s actieve beCAN2.0b
– UART met klokoutput voor synchroon
verrichting - de hoofdwijze van LIN
– UART met volgzame LIN 2,1, hoofd/slaaf
wijzen en automatische resynchronization
– SPI-interface tot 10 Mbit/s
– I2C-interface tot 400 Kbit/s
■10 beetje ADC met maximaal 16 kanalen
■I/Os
– Tot 68 I/Os op een 80 speldpakket
met inbegrip van 18 hoge gootsteenoutput
– Hoogst robuust I/O ontwerp, immuun tegen
huidige injectie
– Ontwikkelingssteun
– De enige module van de draadinterface (ZWEM) en
zuiver module (DM)
■de sleutel van de 96 beetjeunieke id voor elk apparaat
