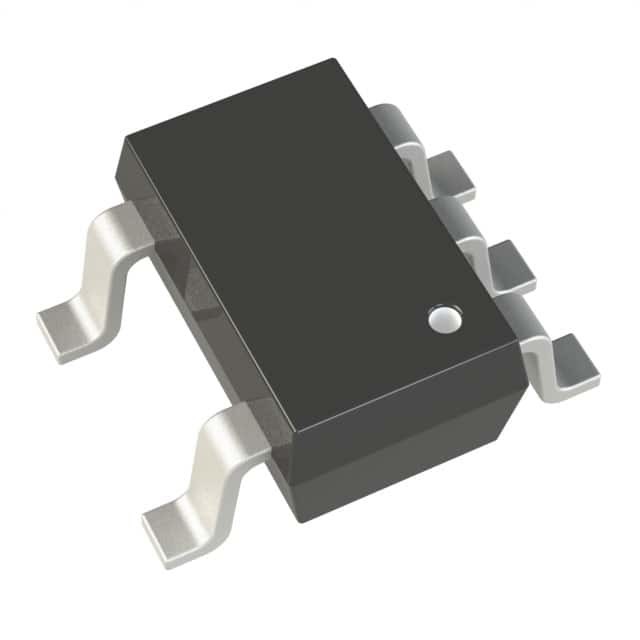

ADP121-AUJZ33R7 IC REG LINEAIR 3,3V 150MA TSOT5 Analog Devices Inc.

Algemene beschrijving

De ADP121 is een stilstandstroom, lage uitval, lineaire regulator die werkt van 2,3 V tot 5,5 V en levert maximaal 150 mA uitgangsstroom.De lage uitslagspanning van 135 mV bij een belasting van 150 mA verbetert het rendement en maakt het mogelijk om over een breed inslagspanningsbereik te werkenDe lage stilstandstroom van 30 μA bij volle belasting maakt de ADP121 ideaal voor draagbare apparatuur op batterij.
De ADP121 is verkrijgbaar in uitgangsspanningen van 1,2 V tot 3,3 V. De onderdelen zijn geoptimaliseerd voor een stabiele werking met kleine 1 μF keramische uitgangscondensatoren.De ADP121 levert een goede tijdelijke prestaties met minimale bord gebied.
De ADP121 is verkrijgbaar in een kleine 5-lead TSOT en 4-ball 0.4 mm pitch halogeenvrije WLCSP-verpakkingen en maakt gebruik van de kleinste voetafdrukoplossing om aan een verscheidenheid aan draagbare toepassingen te voldoen.

GESCHIEDENIS

Invoerspanningsbereik: 2,3 V tot 5,5 V
Uitgangsspanningsbereik: 1,2 V tot 3,3 V
Uitgangsstroom: 150 mA
Laag stilstandsstromen
IGND = 11 μA bij 0 μA belasting
IGND = 30 μA bij 150 mA belasting
Laag uitschakelstroom: < 1 μA
Laag uitvalspanning
90 mV @ 150 mA belasting
Hoge PSRR
70 dB @ 1 kHz bij VOUT = 1,2 V
70 dB @ 10 kHz bij VOUT = 1,2 V
Laag geluid: 40 μV rms bij VOUT = 1,2 V
Geen geluidsbypasscondensator vereist
Genauigheid van de uitgangsspanning: ±1%
Stabiel met een kleine 1 μF keramische uitgangscondensator
Stroomlimiet en bescherming tegen thermische overbelasting
Logisch gecontroleerde activatie
TSOT-pakket met 5 leidingen
4-bal 0,4 mm pitch WLCSP

GEBRUIKEN
Mobiele telefoons
Digitale camera's en audiotoestellen
Draagbare en op batterijen aangedreven apparatuur
Post dc-to-dc-verordening
Postregulatie
