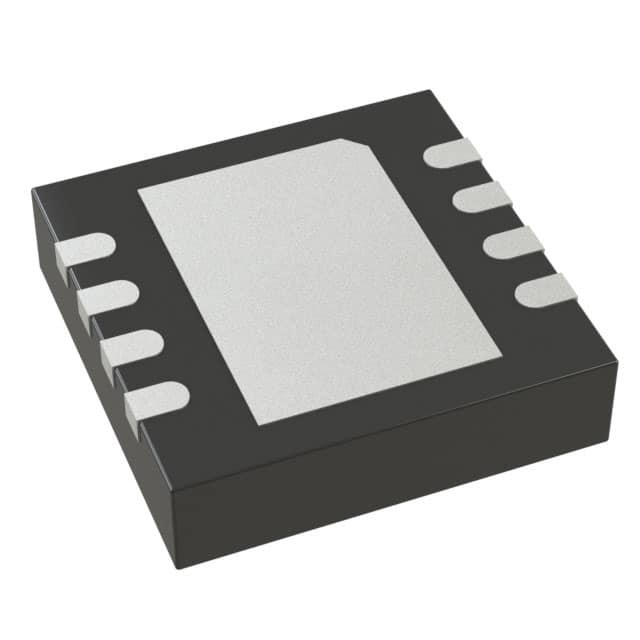

LT3014EDD#TRPBF IC REG LINEAIR POS ADJ 20MA 8DFN Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | LT3014EDD#TRPBF |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 80V |
| Voltage - (Min/Vaste) Output | 1.22V | Voltage - (Maximum) Output | 60 V |
| Spanningsuitval (Max) | 0.57V @ 20mA | Huidig - Output | 20mA |
| Huidig - Rustig (IQ) | 20 µA | Huidig - (Maximum) Levering | 1 mA |
| PSRR | 70dB (120Hz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, Omgekeerde Polariteit | Werktemperatuur | -40°C ~ 125°C |
| Montage-type | Oppervlakte | Pakket / doos | 8-WFDFN Blootgesteld Stootkussen |
| Verpakking van de leverancier | 8-DFN (3x3) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| LT3014EDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1964IDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3080EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3020EDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT1964EDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3014IDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965EDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965EDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT1965IDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3088HDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3015EDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3020EDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3082IDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT3082IDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT3014BIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3015EDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3015EDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT1965IDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3020EDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020EDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020IDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT1965IDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3020EDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3014HVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965IDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT1965IDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT3015EDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015IDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015IDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3082EDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT1964EDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT1965EDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080EDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015EDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3015IDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3080EDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015IDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3088EDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3020IDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3014BHVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT3088IDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3014BEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3088HDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3082EDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT1964IDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3080EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965EDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT3014BHVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3080IDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015IDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT1965EDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT3015EDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3014EDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3015EDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3020EDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020EDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020EDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3020IDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3020IDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020IDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020IDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3014BIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014IDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BHVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BHVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT1965EDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3088EDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3080IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965IDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT1965IDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT1965IDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT3088IDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3020IDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3015EDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015EDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015EDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015EDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3015EDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015IDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015IDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3015IDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3020IDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3015EDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015EDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3014BEDD#TR | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1964IDD | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3014BEDD | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3020IDD | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3080EDD | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080EDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3082IDD | IC REG LINEAR POS ADJ 200MA 8DFN |
Productomschrijving
Productgegevens
Beschrijving
De LT®3014 is een hoogspannings, micropower low drop-out lineaire regulator.met een vermogen van meer dan 50 W, de lage stilstandstroom (7μA bij werking en 1μA bij uitschakeling) maakt de LT3014 een ideale keuze.Andere kenmerken van de LT3014 zijn onder meer de mogelijkheid om te werken met zeer kleine uitgangscondensatoren.47μF op de uitgang, terwijl de meeste oudere apparaten tussen 10μF en 100μF voor stabiliteit vereisen. Kleine keramische condensatoren kunnen worden gebruikt zonder de noodzakelijke toevoeging van ESR zoals gebruikelijk is bij andere regelaars.thermische beperkende en omgekeerde stroombescherming.
GESCHIEDENIS
■ Breed inslagspanningsbereik: 3 V tot 80 V■ lage stilstandstroom: 7 μA
■ Lage uitslagspanning: 350 mV
■ Uitgangsstroom: 20 mA
■ LT3014HV overleeft 100V Transients (2 ms)
■ Geen beschermingsdioden nodig
■ Verstelbare uitgang van 1,22 V tot 60 V
■ 1 μA stilstandstroom bij uitschakeling
■ Stabiel met 0,47 μF uitgangscondensator
■ Stabiel met aluminium, tantaal of keramische condensatoren
■ Bescherming tegen achteruit batterij
■ Geen omgekeerde stroomstroom van de uitgang
■ Thermische beperking
■ Beschikbaar in 5-Lead ThinSOTTM en 8-Lead DFN-pakketten
GEBRUIKEN
■ Regulatoren voor lage stroom en hoge spanning■ Regulator voor batterijsystemen
■ Telecomtoepassingen
■ Automobiele toepassingen
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoge apparaten / lineaire technologie |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | - |
| Verpakking | Tape & Reel (TR) Alternatieve verpakking |
| Pakketdoos | 8-WFDFN blootgestelde pad |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van het product van de leverancier | 8-DFN (3x3) |
| Voltage-invoer | 3 V ~ 80 V |
| Stroom-uitgang | 20 mA |
| Voltage-uitgang | 1.22 V ~ 60 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.35V @ 20mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | 25 mA |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1.22 V ~ 60 V 20mA 8-DFN (3x3)
LT3014 - 20mA, 3V tot 80V lineaire microvermogenregulator met lage uitval
