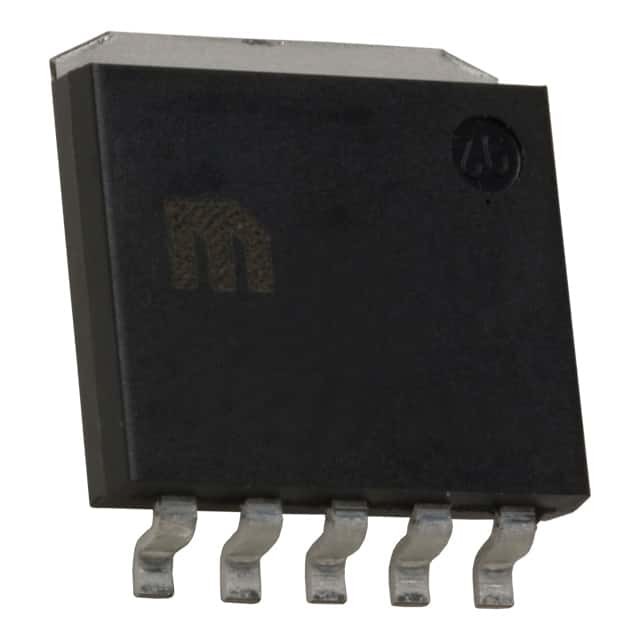

MIC37302WR-TR IC REG LINEAR POS ADJ 3A SPAK-5 Microchiptechnologie
| Merknaam | Microchip Technology |
|---|---|
| Modelnummer | Mic37302wr-RT |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 6V |
| Voltage - (Min/Vaste) Output | 1.24V | Voltage - (Maximum) Output | 5.5V |
| Spanningsuitval (Max) | - | Huidig - Output | 3A |
| Huidig - Rustig (IQ) | - | Huidig - (Maximum) Levering | - |
| PSRR | - | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, Omgekeerde Polariteit | Werktemperatuur | -40°C ~ 125°C |
| Montage-type | Oppervlakte | Pakket / doos | - |
| Verpakking van de leverancier | S-pak-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MIC37302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC37151-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.2WR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49300-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC37252WR-TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC49150-1.2WR-TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49200WR-TR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC69302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252WR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37102WR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-2.5WR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37301-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37102WR-TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC49150WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-2.5WR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC69302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37152WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC69301-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5WR-TR | IC REG LDO 2.5V 3A SPAK-5 | |
| MIC37151-1.65WR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-3.3WR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65WR-TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5WR-TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3WR-TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37301-3.3WR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-3.3WR-TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC69301-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR-TR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC49200-1.8WR-TR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49200-1.8WR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49150-0.9WR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-0.9WR-TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49200WR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC49300-0.9WR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9WR-TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37151-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37302BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37302BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49200-1.2WR TR | IC REG LINEAR 1.2V 2A SPAK-5 | |
| MIC37102BR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37102BR TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65BR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.65BR TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5BR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-2.5BR TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3BR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-3.3BR TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37152BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252BR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37252BR TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37301-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.65BR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.65BR TR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5BR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-2.5BR TR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-3.3BR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-3.3BR TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC49150-0.9BR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-0.9BR TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.2BR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.2BR TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300-0.9BR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9BR TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.2BR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.2BR TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 |
Productomschrijving
Productgegevens
Algemene beschrijving
De Micrel MIC37300/01/02/03 is een 3,0A lineaire spanningsregelaar met lage uitslag die een lage spanning, een hoge stroom met een minimum aantal externe componenten biedt.ultralage uitval (500 mV boven temperatuur), en lage grondstroom.
Kenmerken
• 3,0A minimale gegarandeerde uitgangsstroom• 500 mV maximale uitslagspanning boven temperatuur
- Ideaal voor omzetting van 3,0 V naar 2,5 V
- Ideaal voor 2,5V tot 1,8V, 1,65V of 1,5V omzetting
• Stabiel met keramische of tantaalcondensatoren
• Een breed inlaatspanningsbereik
- VIN: 2,25 V tot 6,0 V
• +1,0% aanvankelijke uitslagtolerantie
• Vaste en verstelbare uitgangsspanningen:
- MIC37300: 3-pin S-Pak vaste spanningen
- MIC37301: 5-pin S-Pak of 8-pin ePad SOIC vaste spanningen met vlag
- MIC37302: 5-pin verstelbare spanning
- MIC37303: 8-pin ePad SOIC, DFN verstelbare spanning met vlag
• Uitstekende lijn- en belastingregeling
• Bescherming tegen thermische afsluiting en stroomlimiet
• Bescherming tegen omgekeerd lekken
• Low-profile S-Pak pakket
Toepassingen
• LDO-lineaire regelaar voor digitale IC's met lage spanning• PC-invoegkaarten
• Hoog efficiënte lineaire voedingsmiddelen
• SMPS-postregelaar
• Batterijoplader
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Microchiptechnologie |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | - |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | SPak-5 (5 leidingen + Tab) |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Verpakking van het product van de leverancier | S-PAK-5 |
| Tolerantie | 1 % |
| Voltage-invoer | tot 6 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 3A |
| Voltage-uitgang | 1.24 V ~ 5,5 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.3V @ 3A |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | Adj. |
| Invoerspanning-MAX | 6 V |
| Uitgangsstroom | 3 A |
| Beperking van de belasting | 0.2 % |
| Deel-#-Aliassen | MIC37302WR TR |
| Pakketdoos | SPAK-5 |
| Ib-Input-Bias-Current | 120 nA |
| Referentie-spanning | 1.24 V |
| Verwijderingsspanning | 300 mV |
| Verwijderingsspanning-max | 550 mV |
| Lijnregeling | 00,02 % |
| Uitgangsspanningsgebied | 1.24 V tot 5,5 V |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1.24 V ~ 5.5 V 3A S-PAK-5
LDO-regulator Pos 1,24 V tot 5,5 V 3A 6-Pin ((5+Tab) SPAK T/R
