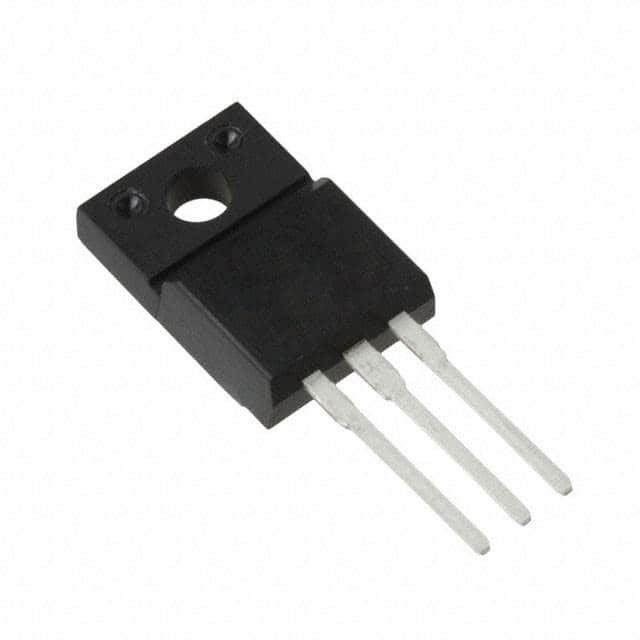

NJM7805FA IC REG LINEAIR 5V 1,5A TO220F Nisshinbo Micro Devices Inc.
| Merknaam | Nisshinbo Micro Devices Inc. |
|---|---|
| Modelnummer | NJM7805FA |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Vast |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 35V |
| Voltage - (Min/Vaste) Output | 5V | Voltage - (Maximum) Output | - |
| Spanningsuitval (Max) | - | Huidig - Output | 1.5A |
| Huidig - Rustig (IQ) | 6mA | Huidig - (Maximum) Levering | - |
| PSRR | 78 dB (120 Hz) | Controleeigenschappen | - |
| Beschermingseigenschappen | Te hoge temperatuur, kortsluiting | Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Door het gat | Pakket / doos | Aan-220-3 volledig Pak |
| Verpakking van de leverancier | Aan-220F |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| NJM7805FA | IC REG LINEAR 5V 1.5A TO220F | |
| NJM78M12FA | IC REG LINEAR 12V 500MA TO220F | |
| NJM7815FA | IC REG LINEAR 15V 1.5A TO220F | |
| NJM7824FA | IC REG LINEAR 24V 1.5A TO220F | |
| NJM7806FA | IC REG LINEAR 6V 1.5A TO220F | |
| NJM7808FA | IC REG LINEAR 8V 1.5A TO220F | |
| NJM78M05FA | IC REG LINEAR 5V 500MA TO220F | |
| NJM7820FA | IC REG LINEAR 20V 1.5A TO220F | |
| NJM7812FA | IC REG LINEAR 12V 1.5A TO220F | |
| L78M05CP | IC REG LINEAR 5V 500MA TO220FP | |
| BA178M24T | IC REG LINEAR 24V 500MA TO220FP | |
| BA09T | IC REG LINEAR 9V 1A TO220FP | |
| NJM78M06FA | IC REG LINEAR 6V 500MA TO220F | |
| NJM78M08FA | IC REG LINEAR 8V 500MA TO220F | |
| NJM78M09FA | IC REG LINEAR 9V 500MA TO220F | |
| NJM78M15FA | IC REG LINEAR 15V 500MA TO220F | |
| NJM78M18FA | IC REG LINEAR 18V 500MA TO220F | |
| NJM78M20FA | IC REG LINEAR 20V 500MA TO220F | |
| NJM78M24FA | IC REG LINEAR 24V 500MA TO220F | |
| NJM7818FA | IC REG LINEAR 18V 1.5A TO220F | |
| NJM7924FA | IC REG LINEAR -24V 1.5A TO220F | |
| NJU7223F18# | IC REG LINEAR 1.8V 500MA TO220F | |
| NJU7223F50 | IC REG LINEAR 5V 500MA TO220F | |
| NJM79M08FA | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M18FA | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA | IC REG LINEAR -24V 500MA TO220F | |
| NJU7223F18 | IC REG LINEAR 1.8V 500MA TO220F | |
| NJM2930F85 | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM2930F05 | IC REG LINEAR 5V 150MA TO220 | |
| NJM2930F85# | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM317F | IC REG LIN POS ADJ 1.5A TO220F | |
| NJM7905FA | IC REG LINEAR -5V 1.5A TO220F | |
| NJM7906FA | IC REG LINEAR -6V 1.5A TO220F | |
| NJM7908FA | IC REG LINEAR -8V 1.5A TO220F | |
| NJM7909FA | IC REG LINEAR -9V 1.5A TO220F | |
| NJM7912FA | IC REG LINEAR -12V 1.5A TO220F | |
| NJM7915FA | IC REG LINEAR -15V 1.5A TO220F | |
| NJM7918FA | IC REG LINEAR -18V 1.5A TO220F | |
| NJM79M05FA | IC REG LINEAR -5V 500MA TO220F | |
| NJM79M06FA | IC REG LINEAR -6V 500MA TO220F | |
| NJM79M08FA# | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M09FA | IC REG LINEAR -9V 500MA TO220F | |
| NJM79M12FA | IC REG LINEAR -12V 500MA TO220F | |
| NJM79M15FA | IC REG LINEAR -15V 500MA TO220F | |
| NJM79M18FA# | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA# | IC REG LINEAR -24V 500MA TO220F | |
| L7809CP | IC REG LINEAR 9V 1.5A TO220FP | |
| TA58L05S(FJTN,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(FJTN,QM) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2DNS,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2PEV,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2YAZ,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(SUMIS,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,APNQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ASHIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,COMTQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,HY-ATQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,L2SUMIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2MTDQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2TOKQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS4NSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,Q(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,SUMISQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L06S,HY-ATQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,Q(J | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,SUMISQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L08S(FJTN,AQ) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S(FJTN,QM) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,Q(J | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,SUMISQ(M | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L10S,Q(J | IC REG LINEAR 10V 250MA TO220NIS | |
| TA58L12S(FJTN,AQ) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S(FJTN,QM) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,ASHIQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,LS1TOKQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,Q(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,WNLQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L15S,Q(J | IC REG LINEAR 15V 250MA TO220NIS | |
| TA58M05S(AFT,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(BEF,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(LBS2PP,AQ | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YAZK,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YNS,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,HOTIKIQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,KDQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,Q(J | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,SUMISQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M06S,MTDQ(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,MTDQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,Q(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,SUMISQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M08S(FJTN,AQ) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(FJTN,QM) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(LS2FJT,AQ | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M12S,Q(J | IC REG LINEAR 12V 500MA TO220NIS | |
| TA58M15S,Q(J | IC REG LINEAR 15V 500MA TO220NIS |
Productomschrijving
Productgegevens
■ Algemene beschrijving
De NJM7800-serie van monolithische 3-terminal positieve spanningsregulatoren is vervaardigd met behulp van het New JRC Planar epitaxiale proces.thermische afsluiting en compensatie van de veilige zone waardoor ze in wezen onverwoestbaar zijnAls er voldoende warmteafzetting is, kunnen ze meer dan 1A uitgangsstroom leveren.Ze zijn bedoeld als vaste spanningsregulatoren voor een breed scala van toepassingen, waaronder lokale (op kaart) regulering om distributieproblemen in verband met eenpuntsregulatie te elimineren.Naast het gebruik als vaste spanningsregulatoren kunnen deze apparaten met externe componenten worden gebruikt om verstelbare uitgangsspanningen en stromen te verkrijgen.
■ FUNCTIEELEN
• Werkspanning• Inwendige kortsluitingsstroomlimiet
• Interne thermische overbelastingbescherming
• Uitstekende Ripple-afwijzing
• Gegarandeerde 1,5A uitgangsstroom
• Pakketplan TO-220F, TO-252
• Bipolaire technologie
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Nieuwe Japan Radio |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | NJM78 |
| Verpakking | Grote hoeveelheid |
| Eenheidsgewicht | 2300 g |
| Montage-stijl | Door het gat |
| Handelsnaam | NJM7805 |
| Pakketdoos | TO-220-3 Volledige verpakking |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Door het gat |
| Uitgangstype | Vastgesteld |
| Verpakking van het product van de leverancier | TO-220F |
| Voltage-invoer | tot en met 35 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 1.5A |
| Voltage-uitgang | 5V |
| Regulator-topologie | Positief vast |
| Spanningsverlies-typisch | - |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Pd-krachtverlies | 16000 mW |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Polariteit | Positief |
| Uitgangsspanning | 5 V |
| Invoerspanning-MAX | 35 V |
| Uitgangsstroom | 1.5 A |
| Invoerspanning-MIN | 7 V |
| Beperking van de belasting | 50 mV |
| Lijnregeling | 50 mV |
| Verwijdering van de stroomvoorziening (PSRR) | 78 dB |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| L7805 Stroomcircuits |
5V Vaste positieve regelaar, MBFM2 | STMicro-elektronica | NJM7805FA versus L7805 |
| LM340T-5.0/NOPB Stroomcircuits |
1.5A, lineaire reguler met vaste uitslag 3-TO-220 0 tot en met 125 | Texas Instruments | NJM7805FA vs. LM340T-5.0/NOPB |
| MC78M05ABDTRKG Stroomcircuits |
Lineaire spanningsregelaar, 500 mA, 5 tot 24 V, hoge PSRR, positieve vout: 5,0 V; TJ = -40? tot +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON halfgeleider | NJM7805FA versus MC78M05ABDTRKG |
| MC7805CD2TR4G Stroomcircuits |
Lineaire spanningsregelaar, 1 A, 5 tot en met 24 V, positieve vout: 5,0 V; TJ = 0°C tot +125°C, 3 LEAD D2PAK, 800-REEL | ON halfgeleider | NJM7805FA versus MC7805CD2TR4G |
| L7808CV Stroomcircuits |
IC's voor de positieve spanningsregulatie | STMicro-elektronica | NJM7805FA vs. L7808CV |
| MC78M12CDTG Stroomcircuits |
Lineaire spanningsregelaar, 500 mA, 5 tot 24 V, hoge PSRR, positieve spanning: 12 V; TJ = 0° tot +125°C, DPAK (single gauge) TO-252, 75-tube | ON halfgeleider | NJM7805FA versus MC78M12CDTG |
| MC78M05BDTRKG Stroomcircuits |
Lineaire spanningsregelaar, 500 mA, 5 tot 24 V, hoge PSRR, positieve vout: 5,0 V; TJ = -40? tot +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON halfgeleider | NJM7805FA versus MC78M05BDTRKG |
| LM7805CT/NOPB Stroomcircuits |
1.5-A, vaste spanningsregelaars met breed VIN-nummer 3-TO-220 0 tot en met 125 | Texas Instruments | NJM7805FA vs. LM7805CT/NOPB |
| U7805CKCS Stroomcircuits |
1.5-A, 40-V vaste positieve lineaire regelaar 3-TO-220 0 tot 125 | Texas Instruments | NJM7805FA vs UA7805CKCS |
Beschrijvingen
Lineaire spanningsregelaar IC positief vast 1 Uitgang 5V 1.5A TO-220F
Lineaire spanningsregulatoren 5V 1.5A 3 terminal
