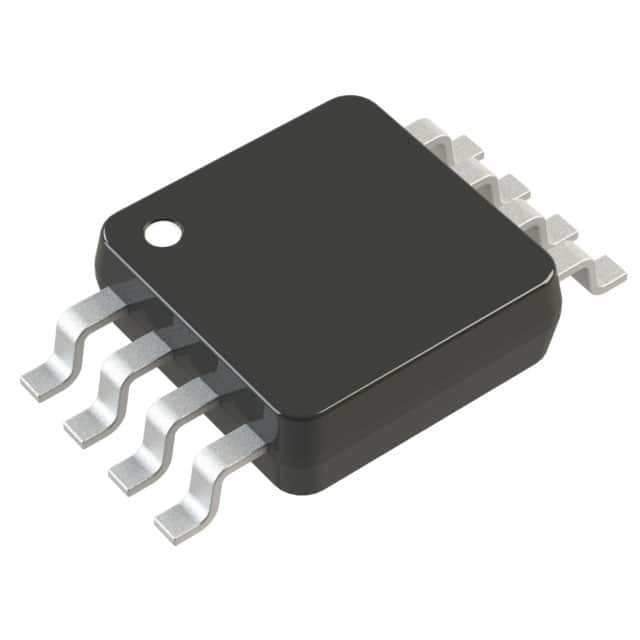

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP Analog Devices Inc.

Algemene beschrijving

De ADP170/ADP171 zijn lineaire regelaars met een lage ingangsspanning, een lage stilstandstroom en een lage uitslag (LDO) die van 1,6 V tot 3,6 V werken en tot 300 mA uitgangsstroom leveren.De lage uitvalspanning van 66 mV bij een belasting van 300 mA verbetert de efficiëntie en maakt het mogelijk om te werken over een breed inslagspanningsbereikDe lage stilstandstroom van 23 μA bij een 0 mA-belasting maakt de ADP170/ADP171 ideaal voor draagbare apparatuur op batterij.

GESCHIEDENIS

Maximale uitgangsstroom: 300 mA
Invoerspanningsbereik: 1,6 V tot 3,6 V
Laag stilstandsstroom IGND = 23 μA bij 0 mA belasting IGND = 170 μA bij 300 mA belasting
Laag uitschakelstroom: < 1 μA
Laag uitvalspanning: 66 mV bij 300 mA belasting
Genauigheid van de uitgangsspanning: ±1%
Tot 31 vaste uitgangsspanningsopties beschikbaar van 0,8 V tot 3,0 V
In het bereik van de verstelbare uitgangsspanning 0,8 V tot 3,0 V (ADP171)
Precies over lijn, belasting en temperatuur: ±3%
Stabiel met een kleine 1 μF keramische uitgangscondensator
PSRR-prestaties van 70 dB bij 10 kHz en 73 dB bij 1 kHz
Laag geluid: 30 μV rms bij VOUT = 0,8 V
Stroomlimiet en bescherming tegen thermische overbelasting
Logisch gecontroleerde activering
Compact 5-lead TSOT-pakket

GEBRUIKEN

Mobiele telefoons
Digitale camera's en audiotoestellen
Draagbare en op batterijen aangedreven apparatuur
DSP/FPGA/microprocessortoevoer
Post dc-dc-verordening
