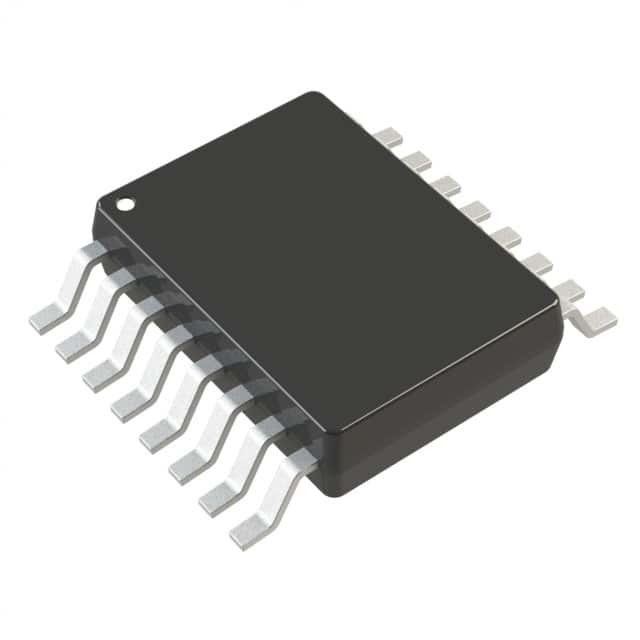

LT3086EFE#TRPBF IC REG LIN POS ADJ 2.1A 16TSSOP Analog Devices Inc.

Beschrijving

De LT®3082 is een lineaire regelaar met een lage uitval van 200 mA die parallel kan worden geplaatst om de uitgangsstroom te verhogen of warmte te verspreiden in oppervlakte gemonteerde platen.Geconstrueerd als een precieze stroombron en spanningsvolger, deze regulator heeft veel voordelen voor toepassingen die een hoge stroom, instelbaarheid tot nul en geen hittezuiger vereisen.De LT3082 is bestand tegen omgekeerde ingangsspanningen en omgekeerde uitgangsspanningen zonder omgekeerde stroomstroom.
Een belangrijk kenmerk van de LT3082 is de mogelijkheid om een breed uitgangsspanningsbereik te leveren.Een nauwkeurige ¥0 ¥ TC 10μA referentiekrontbron stuwt een enkele weerstand aan om de uitgangsspanning op elk niveau tussen nul en 38 te programmeren.5V. De LT3082 is stabiel met slechts 2,2μF capaciteit op de uitgang; de IC maakt gebruik van kleine keramische condensatoren die geen extra ESR vereisen zoals gebruikelijk is bij andere regelgevers.

GESCHIEDENIS

■ Uitgangen kunnen parallel worden uitgevoerd voor een hogere uitgangsstroom of warmteverspreiding
■ Maximale uitgangsstroom: 200 mA
■ Breed inslagspanningsbereik: 1,2 V tot 40 V
■ Uitgang: 0V
■ Stabiel met keramische condensatoren met een minimum van 2,2 μF
■ Een enkele weerstand stelt de uitgangsspanning in
■ Aanvankelijke nauwkeurigheid van de stroom van de pin: 1%
■ Laag uitgangsgeluid: 33 μVRMS (10 Hz tot 100 kHz)
■ Bescherming tegen achteruit batterij
■ Bescherming tegen omgekeerde stroom
■ < 1 mV belastingregulatie Typisch
■ < 0,001%/V Lijnregeling Typisch
■ Stromlimiet en thermische afsluitingsbescherming
■ Beschikbaar in 8-Lead SOT-23, 3-Lead SOT-223 en 8-Lead 3 mm × 3 mm DFN-pakketten

GEBRUIKEN

■ Stromvoorziening voor alle oppervlakten
■ Postregulator voor het wisselen van voedingsmiddelen
■ Laaggewichten tellen Variabele spanningsvoorziening
■ Levering van lage uitgangsspanning
■ Batterij bediende regelaar
