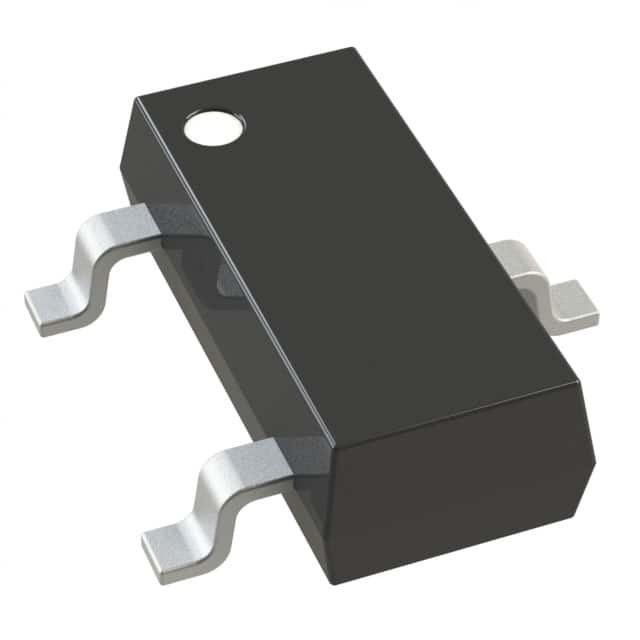

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Microchiptechnologie

Algemene beschrijving

De MCP1700 is een familie van CMOS low dropout (LDO) spanningsregulatoren die tot 250 mA stroom kunnen leveren terwijl ze slechts 1,6 μA stilstandstroom (typisch) verbruiken.Het ingangsbereik wordt gespecificeerd vanaf 2.3V tot 6.0V, waardoor het een ideale keuze is voor toepassingen met twee en drie primaire cellen op batterijen, evenals toepassingen met een enkele Li-Ion-cellen.

Kenmerken

• 1,6 μA typische stilstaande stroom
• Inlaatoperatiespanning: 2,3 V tot 6,0 V
• Uitgangsspanningsbereik: 1,2 V tot 5,0 V
• 250 mA Uitgangsstroom voor uitgangsspanningen ≥ 2,5 V
• 200 mA Uitgangsstroom voor uitgangsspanningen < 2,5 V
• Lage uitvalspanning (LDO)
- 178 mV typisch @ 250 mA voor VOUT = 2,8V
• 0,4% Typische uitgangsspanningstoestand
• Standaard uitgangsspanningsopties:
- 1,2 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 5,0 V
• Stabiel met 1.0 μF Ceramic Output condensator
• Kortsluitingsbescherming
• Bescherming tegen overtemperatuur

Toepassingen

• Apparaten die op batterijen draaien
• Alarmcircuits op batterij
• Rookmelders
• CO2-detectoren
• Pagers en mobiele telefoons
• Slimme batterijen
• Referentiespanning voor lage stilstandstroom
• PDA's
• Digitale camera's
• Vermogen van de microcontroller
