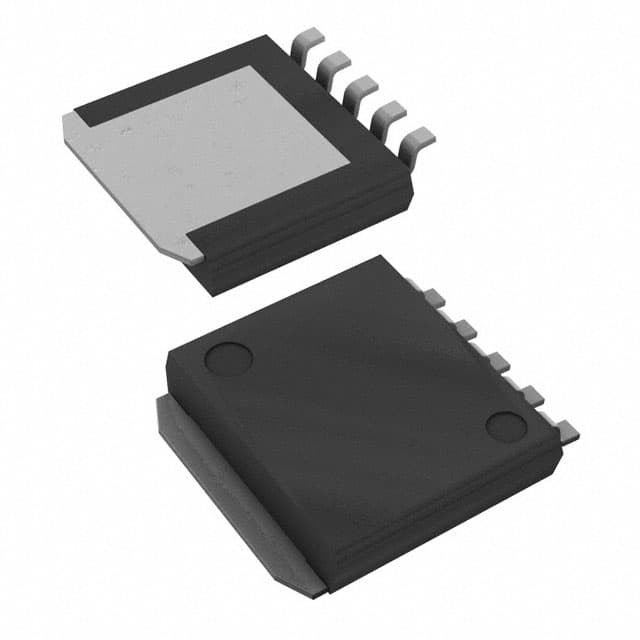

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 Rohm halfgeleider
| Merknaam | Rohm Semiconductor |
|---|---|
| Modelnummer | De in punt 1 bedoelde vergunningen zijn van toepassing op: |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 25V |
| Voltage - (Min/Vaste) Output | 1.27V | Voltage - (Maximum) Output | 24.3V |
| Spanningsuitval (Max) | 0.7V @ 2A | Huidig - Output | 2A |
| Huidig - Rustig (IQ) | 2.5 mA | Huidig - (Maximum) Levering | 5 mA |
| PSRR | 55dB (120Hz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Overstroom, Temperatuur, Spanning | Werktemperatuur | -40°C ~ 125°C |
| Montage-type | Oppervlakte | Pakket / doos | HRP-5 (5 leidingen + tab) |
| Verpakking van de leverancier | HRP-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
Productomschrijving
Productgegevens
● Algemene beschrijving
De BA00DD0xx- en BD00CC0xx-series zijn laag verzadigde regelaars die beschikbaar zijn voor uitgangen tot 2A/1A. De uitgangsspanning kan willekeurig worden geconfigureerd met behulp van de externe weerstand.Deze serie LDO-regulatoren wordt aangeboden in een breed pakket.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● Kenmerken
■ ± 1% uitgangsspanning met hoge precisie (BA00DD0xx)■ lage verzadiging bij PNP-uitstoot
■ Ingebouwd overstromingsbeschermingscircuit dat voorkomt dat de IC door uitgangskortsluitingen wordt vernietigd
■ Ingebouwde thermische afsluitcircuit ter bescherming van de IC tegen thermische schade door overbelasting
■ Ingebouwde overspanningsbescherming die voorkomt dat de IC wordt vernietigd door stroomoverspanningen
● Toepassingen
Gebruikbaar in DSP-stroomvoorzieningen voor DVD's en CD's, FPD's, televisies, personal computers of andere consumentenapparaten
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | ROHM |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | De volgende categorieën worden opgenomen: |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | TO-263-6, D2Pak (5 leidingen + tab), TO-263BA |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Verpakking van het product van de leverancier | HRP-5 |
| Voltage-invoer | 3 V ~ 25 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 2A |
| Voltage-uitgang | Verstelbaar |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.45V @ 2A |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Pd-krachtverlies | 2.3 W |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | Adj. |
| Invoerspanning-MAX | 25 V |
| Uitgangsstroom | 2 A |
| Invoerspanning-MIN | + 3 V |
| Beperking van de belasting | 50 mV |
| Pakketdoos | HRP-5 |
| Verwijderingsspanning | 450 mV |
| Lijnregeling | 35 mV |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| BA00DD0WHFP Stroomcircuits |
Verstelbare positieve LDO-regulator, 1,257V Min, 1,283V Max, 0,7V Dropout, BIPolair, PSSO5, ROHS-conform, HRP-5 | ROHM halfgeleider | De in punt 1 bedoelde vergunning is niet van toepassing op de vergunning van de bevoegde autoriteit. |
Beschrijvingen
Lineaire spanningsregulator IC Positief verstelbaar 1 Uitgang Verstelbaar 2A HRP-5
LDO-spanningsregulatoren VOLT VAR-UITGANG 1.5V-16V
