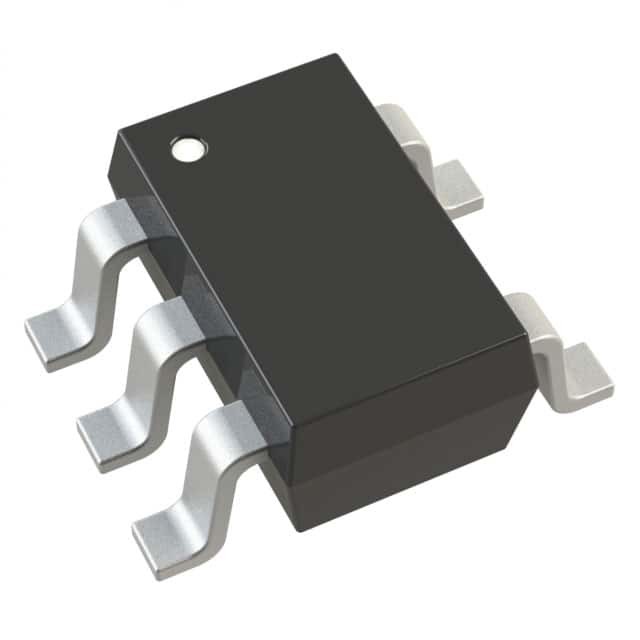

TC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 Microchiptechnologie
| Merknaam | Microchip Technology |
|---|---|
| Modelnummer | TC1017-3.3VLTTR |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Vast |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 6V |
| Voltage - (Min/Vaste) Output | 3.3V | Voltage - (Maximum) Output | - |
| Spanningsuitval (Max) | 0.5V @ 150mA | Huidig - Output | 150mA |
| Huidig - Rustig (IQ) | 90 µA | Huidig - (Maximum) Levering | - |
| PSRR | 58 dB (1 kHz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur | Werktemperatuur | -40°C ~ 125°C |
| Montage-type | Oppervlakte | Pakket / doos | 5-TSSOP, SC-70-5, DRONKAARD-353 |
| Verpakking van de leverancier | Sc-70-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
Productomschrijving
Productgegevens
Algemene beschrijving
De TC1017 is een CMOS-upgrade met een hoge nauwkeurigheid (typisch ±0,5%) voor bipolaire low-dropout-regulators.Het SC-70-pakket vertegenwoordigt een verminderde voetafdruk van 50% ten opzichte van het populaire SOT-23-pakket.De CMOS-constructie van de TC1017 is speciaal ontwikkeld voor op batterijen aangedreven systemen en verbruikt slechts 53 μA typische voedingsstroom over het gehele werklastbereik van 150 mA.Dit kan tot wel 60 keer minder zijn dan de stilstaande werkstroom die door bipolaire LDO's wordt verbruikt.
Kenmerken
• Ruimtebesparende 5-pin SC-70 en SOT-23 pakketten• Extreme lage werkstroom voor een langere levensduur van de batterij: 53 μA (typisch)
• Zeer lage uitvalspanning
• Nominale uitgangsstroom van 150 mA
• Vereist slechts 1 μF keramische uitgangscapaciteit
• Hoog uitgangsspanningsnauwkeurigheid: ±0,5% (typisch)
• 10 μsec (typisch) Ontwakingstijd van SHDN
• Energiebesparende uitschakelmodus: 0,05 μA (typisch)
• Bescherming tegen overstroming en overtemperatuur
• Pincompatibele upgrade voor bipolaire regelaars
Toepassingen
• Cellulaire/GSM/PHS-telefoons• Batterij bediende systemen
• Draagbare computers
• Medische instrumenten
• Elektronische spellen
• Pagers
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Microchiptechnologie |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | - |
| Verpakking | Tape & Reel (TR) |
| Eenheidsgewicht | 0.000705 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 5-TSSOP, SC-70-5, SOT-353 |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Verpakking van het product van de leverancier | SC-70-5 |
| Voltage-invoer | tot 6 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 150 mA |
| Voltage-uitgang | 3.3V |
| Regulator-topologie | Positief vast |
| Spanningsverlies-typisch | 0.285V @ 150mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 3.3 V |
| Invoerspanning-MAX | 6 V |
| Uitgangsstroom | 150 mA |
| Invoerspanning-MIN | 2.7 V |
| Beperking van de belasting | 0.38 % |
| Voltage-regelingsnauwkeurigheid | 0.5 % |
| Pakketdoos | SC-70-5 |
| Ib-Input-Bias-Current | 53 e.a. |
| Verwijderingsspanning | 0.002 V bij 100 uA |
| Verwijderingsspanning-max | 500 mV |
| Lijnregeling | 0.04 %/V |
| Verwijdering van de stroomvoorziening (PSRR) | 58 dB |
Beschrijvingen
Lineaire spanningsregelaar IC positief vast 1 Uitgang 3.3V 150mA SC-70-5
LDO-regulator Pos 3.3V 0.15A Automotive 5-Pin SC-70 T/R
LDO-spanningsregelaars 150mA Adj LDO
