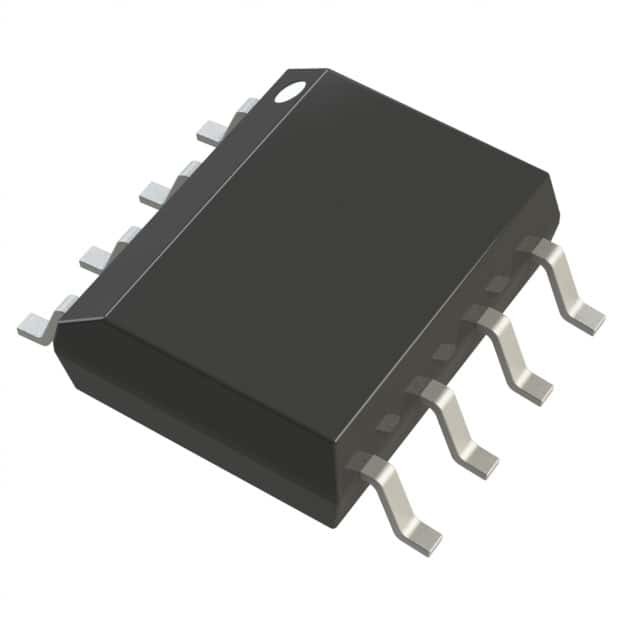

ADP7142ARDZ-5.0-R7 IC REG LINEAIR 5V 200MA 8SOIC Analog Devices Inc.

Algemene beschrijving

De ADP7104 is een CMOS, low-dropout lineaire regulator die werkt van 3,3 V tot 20 V en levert tot 500 mA uitgangsstroom.Deze hoge ingangsspanning LDO is ideaal voor de regulering van hoogwaardige analoge en gemengde signaalcircuits die werken van 19 V tot 1Met behulp van een geavanceerde eigen architectuur, zorgt het voor een hoge afwijzing van stroomvoorziening, laag geluid,en bereikt een uitstekende lijn- en belastingtransitieve respons met slechts een kleine 1 μF keramische uitgangscapacitor.

GESCHIEDENIS

Invoerspanningsbereik: 3,3 V tot 20 V
Maximale uitgangsstroom: 500 mA
Laag geluid: 15 μV rms voor vaste uitvoerversies
PSRR-prestatie van 60 dB bij 10 kHz, VOUT = 3,3 V
Omgekeerde stroombescherming
Laag uitvalspanning: 350 mV bij 500 mA
Aanvankelijke nauwkeurigheid: ±0,8%
Precies over lijn, belasting en temperatuur: -2%/+1%
Een lage stilstandstroom (VIN = 5 V), IGND = 900 μA bij 500 mA belasting
Lage uitschakelstroom: < 40 μA bij VIN = 12 V, stabiel bij kleine
1 μF keramische uitgangscondensator
7 vaste uitgangsspanningsopties: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V en 9 V
Verstelbare uitslag van 1,22 V tot VIN − VDO
Grensstroom voor terugkoppelbare stroom en bescherming tegen thermische overbelasting
Gebruikerprogrammabele UVLO-precisie/toegankelijk
Vermogensaanduiding
LFCSP- en SOIC-pakketten met acht leidingen

GEBRUIKEN

Regeling voor geluidsgevoelige toepassingen: ADC- en DAC-circuits,
precisies versterkers, hoogfrequente oscillatoren, klokken,
en PLL's
Communicatie en infrastructuur
Medische en gezondheidszorg
Industriële en instrumentatie
