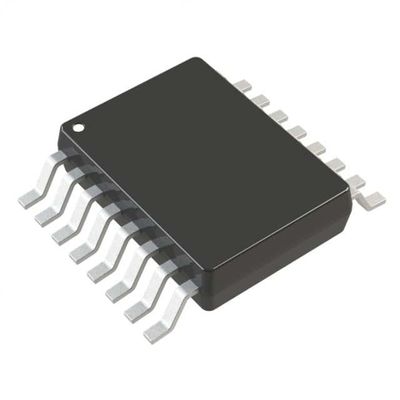

LT3022EMSE-1.2#TRPBF IC REG LINEAIR 1,2V 1A 16MSOP Analog Devices Inc.

Beschrijving

De LT®3022 is een lineaire regulator met een zeer lage uitvalspanning (VLDOTM) die werkt met een enkele invoer tot 0,9 V. Het apparaat levert 1 A uitgangsstroom met een typische uitvalspanning van 145 mV.De LT3022 is ideaal voor toepassingen met lage invoerspanning tot lage uitgangsspanningDe regulator optimaliseert de stabiliteit en de tijdelijke reactie met lage ESR keramische uitgangscapacitoren van slechts 10 μF.Andere kenmerken van LT3022 zijn 0.05% typische lijnregulatie en 0.05% typische belastingregulatie. Bij uitschakeling daalt de ruststroom doorgaans tot 7,5 μA. De interne beschermingscircuits bevatten een omgekeerde batterijbescherming,stroombeperking, thermisch beperkend met hysteresis en tegenstroombescherming.

GESCHIEDENIS

■ VIN-bereik: 0,9 V tot 10 V
■ Afvalspanning: 145 mV Typisch
■ Uitgangsstroom: 1A
■ Verstelbare uitgang (VREF = VOUT(MIN) = 200mV)
■ Vaste uitgangsspanningen: 1,2 V, 1,5 V, 1,8 V
■ Stabiel met lage ESR, keramische uitgangscondensatoren (minimaal 10 μF)
■ 0,05% Typische belastingregeling van 1mA tot 1A
■ Stilstandstroom: 400 μA Typisch
■ 7,5 μA typische stilstaande stroom bij uitschakeling
■ Bescherming van de huidige grens
■ Bescherming tegen omgekeerde batterij zonder omgekeerde stroom
■ Thermische beperking met hysteresis
■ 16-Lead (5mm × 3mm) DFN en MSOP-pakketten

GEBRUIKEN

■ Hoog efficiënte lineaire regelaars
■ Systemen op batterij
■ Logische voorraden
■ Postregulator voor het wisselen van voedingsmiddelen
■ Draadloze modems
■ FPGA-kernvoorzieningen
