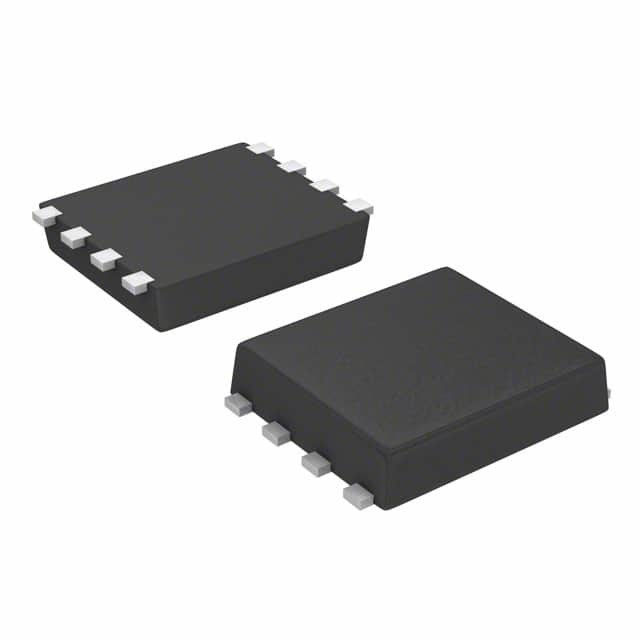

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.

De S-1133-serie is een positieve spanningsregelaar met een lage uitvalspanning, hoge uitgangsspanningsnauwkeurigheid en een laag stroomverbruik (300 mA uitgangsstroom) ontwikkeld op basis van CMOS-technologie.Een kleine keramische condensator van 1 μF kan worden gebruikt*1Het werkt met een laag stroomverbruik van 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingNaast de soorten waarbij de uitgangsspanning in de IC wordt ingesteld, wordt een type toegevoegd waarvoor de uitgangsspanning via een externe weerstand kan worden ingesteld (S-1133x00 serie).SOT-89-5 en superkleine SNT-8A-pakketten realiseren hoge dichtheid montageDit, naast het lage stroomverbruik, maakt de S-1133-serie ideaal voor mobiele apparaten.

■ Kenmerken

• Uitgangsspanning: 1,2 tot 6,0 V, selectief in 0,1 V-stappen.
• Spanningsinstelling via een externe weerstand: selectief van 1,8 tot 8,2 V (S-1133B00/S-1133A00)
• Invoerspanningsbereik: 2,0 tot 10 V
• Uitgangsspanning met hoge nauwkeurigheid: ±1,0% nauwkeurigheid (uitgangsproduct van 1,2 tot 1,4 V: ±15 mV nauwkeurigheid)
• Lage uitslagspanning: 130 mV typisch (3.0 V uitgangsproduct, IOUT = 100 mA)
• laag stroomverbruik: tijdens de werking: 60 μA typisch, maximaal 90 μA.
Bij uitschakeling: typisch 0,1 μA, maximaal 1,0 μA.
• Uitgangsstroom: 300 mA uitgang is mogelijk (bij VIN ≥ VOUT(S) + 1,0 V) *1
• Een lage ESR-capacitor kan worden gebruikt: een keramische condensator van 1,0 μF of meer kan worden gebruikt voor de invoer- en uitvoercapacitoren.
(Een keramische condensator van 2,2 μF of meer kan worden gebruikt voor producten met een uitgangsspanning van 1,7 V of minder.)
• Hoge rimpelverwerping: 70 dB typisch (bij 1,0 kHz, VOUT = 1,2 V)
• Ingebouwde overstromingsbescherming: overstromingen van de uitgangstransistor kunnen worden beperkt.
• Ingebouwd thermisch afsluitcircuit: voorkomt schade door oververhitting.
• Ingebouwd ON/OFF-systeem: zorgt voor een lange levensduur van de batterij.
• Kleine verpakking: SOT-89-5, SNT-8A
• Loodvrije producten

■ Toepassingen

• Stroomvoorziening voor apparaten op batterij
• Stroomvoorziening voor communicatieapparatuur
• Energievoorziening voor huishoudelijke elektrische apparaten
