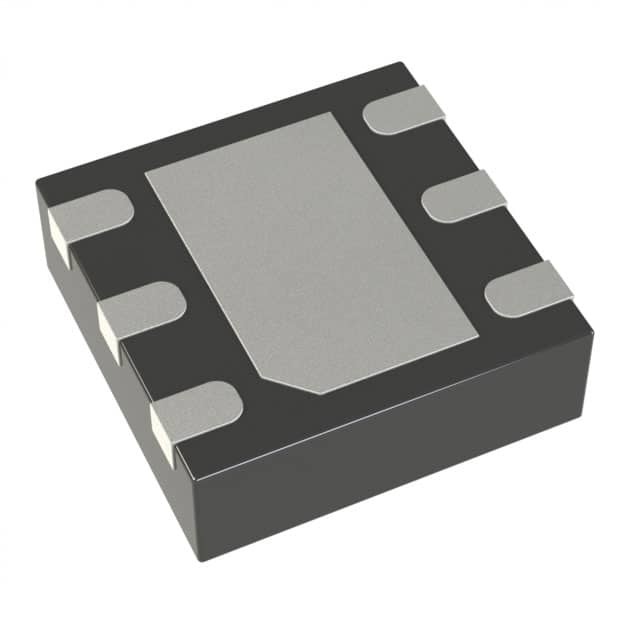

ADP151ACPZ-3.0-R7 IC REG LINEAIR 3V 200MA 6LFCSP Analog Devices Inc.

Algemene beschrijving

De ADP151 is een lineaire regulator met een ultralaag geluidsniveau en een lage uitval, die werkt van 2,2 V tot 5,5 V en een uitgangsstroom van maximaal 200 mA levert.De lage uitslagspanning van 140 mV bij een belasting van 200 mA verbetert het rendement en maakt het mogelijk om over een breed inslagspanningsbereik te werken.

GESCHIEDENIS

Ultralaag geluid: 9 μV rms
Geen geluidsbypasscondensator vereist
Stabiel met 1 μF keramische in- en uitgangscondensatoren
Maximale uitgangsstroom: 200 mA
Invoerspanningsbereik: 2,2 V tot 5,5 V
Laag stilstandsstroom IGND = 10 μA bij 0 belasting IGND = 265 μA bij 200 mA belasting
Laag uitschakelstroom: < 1 μA
Laag uitvalspanning: 140 mV bij 200 mA belasting
Aanvankelijke nauwkeurigheid: ± 1%
Precies over lijn, belasting en temperatuur: ±2,5%
16 vaste uitgangsspanningsopties: 1,1 V tot 3,3 V
PSRR-prestaties van 70 dB bij 10 kHz
Bescherming tegen stroomlimiet en thermische overbelasting
Logisch gecontroleerde activatie
Interne terugtrekkingsweerstand op EN-invoer
TSOT-pakket met 5 leidingen
LFCSP-pakket met 6 leidingen
4-bal, 0,4 mm pitch WLCSP

GEBRUIKEN

RF-, VCO- en PLL-stroomvoorzieningen
Mobiele telefoons
Digitale camera's en audiotoestellen
Draagbare en op batterijen aangedreven apparatuur
Post dc-to-dc-verordening
Draagbare medische hulpmiddelen
