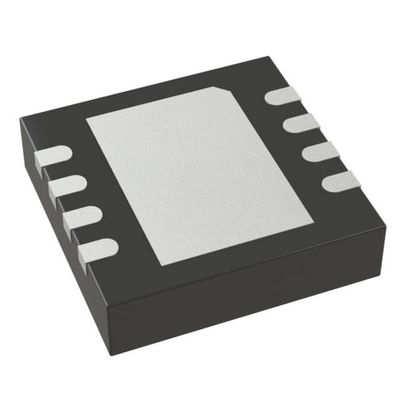

LT3060EDC-3.3#TRPBF IC REG LINEAIR 3,3V 100MA 8DFN Analog Devices Inc.

Beschrijving

De LT®3060-serie zijn lineaire regelaars met micropower, lage uitslagspanning (LDO) die werken in een voedingsbereik van 1,6 V tot 45 V.De apparaten leveren 100 mA uitgangsstroom met een typische uitslagspanning van 300 mVEen enkele externe condensator zorgt voor een programmeerbare geruisarme referentieprestatie en een uitgangsfunctie voor zachte start.De stilstandstroom van de LT3060 is slechts 40 μA en zorgt voor een snelle tijdelijke reactie met een minimum van 2.2μF-uitgangscapacitor. Bij uitschakeling is de stilstandstroom minder dan 1μA en wordt de referentie soft-startcapacitor opnieuw ingesteld.

Kenmerken

Inlaatspanningsbereik: 1,6 V tot 45 V
Uitgangsstroom: 100 mA
Vaststandsstroom: 40 μA
Afvalspanning: 300 mV
Laag geluid: 30 μVRMS (10 Hz tot 100 kHz)
Verstelbare uitslag: VREF = 600mV
Vaste uitgangsspanningen: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
Uitgangsvermogen: ±2% over de lijn, belasting en temperatuur
Een enkele condensator zorgt voor een zachte start van de referentie en verlaagt het geluid van de uitgang
Afsluitstroom: < 1μA
Verwijderde batterijbescherming
Bescherming tegen terugvouw van de huidige limiet
Termische grensbescherming
8-Lead 2mm × 2mm × 0,75mm DFN en 8-Lead ThinSOTTM Packages

toepassingen

Op batterijen aangedreven systemen
Vervaardiging van motorvoertuigen
Industriële energievoorzieningen
Avionische energievoorzieningen
Draagbare instrumenten
