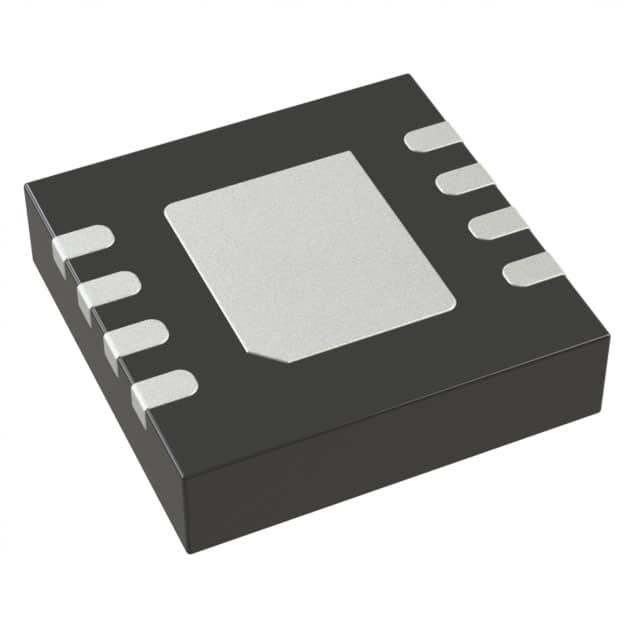

ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADP3334ACPZ-REEL7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 11V |
| Voltage - (Min/Vaste) Output | 1,5 V | Voltage - (Maximum) Output | 10V |
| Spanningsuitval (Max) | 0.4V @ 500mA | Huidig - Output | 500mA |
| Huidig - Rustig (IQ) | 130 µA | Huidig - (Maximum) Levering | 10 mA |
| PSRR | - | Controleeigenschappen | Terugkoppeling, sluiting |
| Beschermingseigenschappen | Over Stroom, over Temperatuur | Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte | Pakket / doos | 8-WFDFN blootliggende pad, CSP |
| Verpakking van de leverancier | 8-LFCSP (3x3) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADP3334ACPZ-REEL7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP3335ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP1708ACPZ-R7 | IC REG LINEAR POS ADJ 1A 8LFCSP | |
| ADP1706ACPZ-3.0-R7 | IC REG LDO 3V 1A 8LFCSP | |
| ADP3335ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADP1706ACPZ-1.05R7 | IC REG LINEAR 1.05V 1A 8LFCSP | |
| ADP1706ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1706ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1A 8LFCSP | |
| ADP1706ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1A 8LFCSP | |
| ADP1706ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-5-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADP3335ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP1707ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-3.3-RL | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP3335ACPZ-2.85R7 | IC REG LINEAR 2.85V 500MA 8LFCSP | |
| ADP1707ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1706ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP3334ACP-REEL7 | IC REG LINEAR 1.5V 500MA 8LFCSP | |
| ADP3335ACP-1.8-RL | IC REG LDO 1.8V 500MA 8-LFCSP TR | |
| ADP3335ACP-1.8-RL7 | IC REG LDO 1.8V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-R7 | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-RL | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL | IC REG LDO 3.3V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL7 | IC REG LDO 3.3V 500MA 8-LFCSP TR | |
| ADP1707ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1707ACPZ-3.0-R7 | IC REG LINEAR 3V 1A 8LFCSP | |
| ADP1707ACPZ-1.5-R7 | IC REG LDO 1.5V 1A 8LFCSP | |
| ADP1707ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1707ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP1707ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1707ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1707ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP | |
| ADP1707ACPZ-1.2-R7 | IC REG LDO 1.2V 1A 8LFCSP | |
| ADP1707ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1707ACPZ-1.05R7 | IC REG LDO 1.05V 1A 8LFCSP | |
| ADP1707ACPZ-1.0-R7 | IC REG LDO 1V 1A 8LFCSP | |
| ADP1707ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1707ACPZ-1.1-R7 | IC REG LDO 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1706ACPZ-1.0-R7 | IC REG LINEAR 1V 1A 8LFCSP | |
| ADP1706ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1706ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1706ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1706ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADP3334 is een lid van de ADP333x-familie van nauwkeurige laagdrop-out-anyCAP-spanningsregulatoren.6 V tot 11 V en levert een continue belastingstroom tot 500 mADe nieuwe anyCAP-architectuur vereist slechts een zeer kleine 1 μF-uitgangscapacitor voor stabiliteit, en de LDO is ongevoelig voor de equivalent serieweerstand (ESR) van de condensator.Dit maakt de ADP3334 stabiel met elke condensator, met inbegrip van keramische (MLCC) soorten voor ruimtebeperkte toepassingen.GESCHIEDENIS
Hoog nauwkeurigheid over lijn en belasting: ±0,9% @ 25°C,
±1,8% boven temperatuur
500 mA Stroomcapaciteit
Ultralow uitslagspanning
Vereist alleen CO = 1,0 μF voor stabiliteit
anyCAP = Stabiel met elk type condensator
(inclusief MLCC)
Stroom- en thermische beperking
Geruisloos
Laag uitschakelstroom: < 1,0 μA (type)
2.6 V tot 11 V voedingsbereik
1.5 V tot 10 V uitslagbereik
Omgevingstemperatuurbereik van 40°C tot +85°C
GEBRUIKEN
Mobiele telefoons
TFT-LCD-modules
Camcorders, camera's
Netwerksystemen, DSL/kabelmodems
Kabel-set-topdozen
DSP-leveringen
Persoonlijke digitale assistenten
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | anyCAP® |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-VFDFN blootgestelde pad, CSP |
| Werktemperatuur | -40 °C ~ 150 °C |
| Montage-type | Oppervlakte |
| Verpakking van het product van de leverancier | 8-LFCSP (3x3) |
| Voltage-invoer | 2.6 V ~ 11 V |
| Stroom-uitgang | 500 mA |
| Voltage-uitgang | 1.5 V ~ 10 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.2V @ 500mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Invoerspanning-MAX | 11 V |
| Uitgangsstroom | 500 mA |
| Invoerspanning-MIN | 2.6 V |
| Beperking van de belasting | 00,04 mV |
| Pakketdoos | LFCSP-8 |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| ADP3334ACP Stroomcircuits |
IC VREG 1.5 V-10 V verstelbare positieve LDO-regulator, 0,4 V DROPOUT, PDSO8, LFCSP-8, verstelbare positieve enkele uitgang LDO-regulator | Analog Devices Inc. | ADP3334ACPZ-REEL7 versus ADP3334ACP |
| ADP3334ACP-REEL7 Stroomcircuits |
1.5 V-10 V verstelbare positieve LDO-regulator, 0,4 V DROPOUT, PDSO8, LFCSP-8 | Rochester Electronics LLC | ADP3334ACPZ-REEL7 versus ADP3334ACP-REEL7 |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1,5 V ~ 10 V 500mA 8-LFCSP-WD (3x3)
LDO-regulator Pos 1,5 V tot 10 V 0,8A 8-pin LFCSP EP T/R
Lineaire spanningsregulatoren Hoog Acc 500mA Lage IQ Adj LDO
