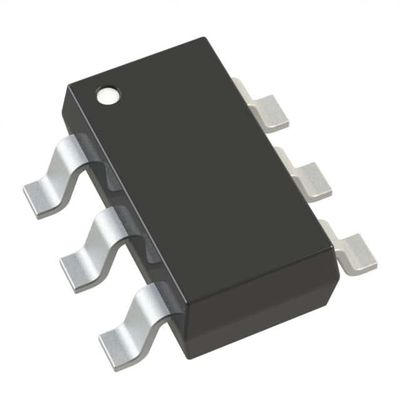

ADP3300ARTZ-3.3RL7 IC REG LINEAIR 3,3V 50MA SOT23-6 Analog Devices Inc.

Algemene beschrijving

De ADP3300 is een lid van de ADP330x-familie van nauwkeurige laagdrop-anyCAP-spanningsregulatoren.Het gepatenteerde ontwerp vereist slechts een 0Dit apparaat is stabiel met elke condensator, ongeacht de ESR-waarde (Equivalent Series Resistance),met inbegrip van keramische soorten (MLCC) voor ruimtebeperkte toepassingenDe ADP3300 bereikt een uitzonderlijke nauwkeurigheid van ± 0,8% bij kamertemperatuur en ± 1,4% algemene nauwkeurigheid bij temperatuur-, lijn- en belastingvariaties.De uitslagspanning van de ADP3300 is slechts 80 mV (typisch) bij 50 mA.
De ADP3300 werkt met een breed inslagspanningsbereik van 3,0 V tot 12 V en levert een belastingstroom van meer dan 50 mA.Het is voorzien van een foutmelding die aangeeft wanneer het apparaat op het punt staat de reglementering te verliezen of wanneer de kortsluiting of thermische overbelasting bescherming wordt geactiveerdDe ADP330x anyCAP LDO-familie biedt een breed scala aan uitgangsspanningen en uitgangsstroomniveaus van 50 mA tot 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

GESCHIEDENIS
Hoge nauwkeurigheid over lijn en belasting: ±0,8% @ 25°C, ±1,4% over temperatuur
Ultralow-afvalspanning: 80 mV Typisch @ 50 mA
Vereist alleen CO = 0,47 μF voor stabiliteit
anyCAP = Stabiel bij alle soorten condensatoren (inclusief MLCC)
Stroom- en thermische beperking
Geruisloos
Afvaldetektor
Laag uitschakelstroom: 1 μA
3.0 V tot 12 V voedingsbereik
Omgevingstemperatuurbereik van 40°C tot +85°C
Verscheidene opties voor vaste spanning
Ultrakleine SOT-23 6-loodverpakking
Uitstekende regelgeving van lijnen en ladingen

GEBRUIKEN
Mobiele telefoons
Notebook, Palmtop Computers
Systemen op batterij
PCMCIA-regelgevers
Barcode-scanners
Camcorders, camera's
