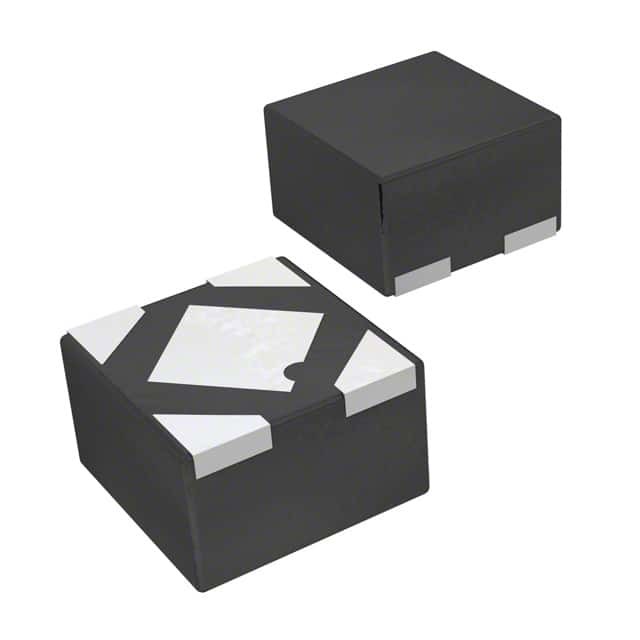

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Microchip technologie

  • MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Microchip Technology
Merknaam Microchip Technology
Modelnummer MIC5504-3.3YMT-TR
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Uitgangsconfiguratie Positief Uitvoertype Vast
Aantal regelgevers 1 Ingevoerd voltage - (Maximum) 5.5V
Voltage - (Min/Vaste) Output 3.3V Voltage - (Maximum) Output -
Spanningsuitval (Max) 0.38V @ 300mA Huidig - Output 300mA
Huidig - Rustig (IQ) 55 µA Huidig - (Maximum) Levering 65 µA
PSRR 60dB (1kHz) Controleeigenschappen Laat toe
Beschermingseigenschappen Over Stroom, over Temperatuur Werktemperatuur -40°C ~ 125°C
Montage-type Oppervlakte Pakket / doos 4-UDFN Blootgesteld Stootkussen
Verpakking van de leverancier 4-TDFN (1x1)
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-3.3YMT-TZ IC REG LINEAR 3.3V 300MA 4TDFN
MIC5524-3.3YMT-TZ IC REG LINEAR 3.3V 500MA 4TDFN
MIC5504-2.2YMT-TR IC REG LINEAR 2.2V 300MA 4TDFN
MIC5501-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-1.2YMT-TR IC REG LINEAR 1.2V 300MA 4TDFN
MIC5501-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5502-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5503-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-TZ IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TZ IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-2.2YMT-TZ IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TR IC REG LINEAR 3.1V 300MA 4TDFN
MIC5524-1.2YMT-TZ IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-TZ IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-TZ IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-TZ IC REG LINEAR 3V 500MA 4TDFN
MIC5524-1.2YMT-T5 IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-T5 IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-T5 IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-T5 IC REG LINEAR 3V 500MA 4TDFN
MIC5524-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 4TDFN
MIC5501-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-T5 IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.2YMT-T5 IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-T5 IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-3.3YMT-T5 IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.0YMT-TR IC REG LINEAR 1.0V 300MA 4TDFN
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

[Micrel]

Algemene beschrijving

De MIC5501/2/3/4 is een geavanceerde LDO voor algemeen gebruik die ideaal is voor het aansturen van draagbare apparaten voor algemeen gebruik.De productfamilie MIC5501/2/3/4 biedt een hoogwaardige 300mA LDO in een ultrakleine 1 mm × 1 mm verpakkingDe MIC5502 en MIC5504 LDO's bevatten een automatische ontladingsfunctie op de uitgang die wordt geactiveerd wanneer de enable pin laag is.De MIC5503 en MIC5504 hebben een interne pull-down weerstand op de activatie pin die de uitgang uitschakelt wanneer de activatie pin wordt gelaten drijvendDit is ideaal voor toepassingen waarbij het besturingssignaal tijdens het opstarten van de processor drijft.

Kenmerken

• Inlaatspanningsbereik: 2,5 V tot 5,5 V
• Vaste uitgangsspanningen van 1,0 V tot 3,3 V
• gegarandeerde uitgangsstroom van 300 mA
• Hoge uitvoernauwkeurigheid (± 2%)
• Lage stilstandsstroom: 38 μA
• Stabiel met 1 μF keramische uitgangscapacitoren
• Lage uitvalspanning: 160mV @ 300mA
• Uitgangsontladingscircuit: MIC5502, MIC5504
• Interne aansturing: MIC5503, MIC5504
• Bescherming tegen thermische afsluiting en stroomlimiet
• 4-lead 1,0 mm × 1,0 mm Dun DFN-pakket
• MIC5504 5-pin SOT23 pakket

Toepassingen

• Smartphones
• DSC, GPS, PMP en PDA's
• Medische hulpmiddelen
• Draagbare elektronica
• 5V-systemen

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Microchiptechnologie
Productcategorie Lineaire spanningsregulatoren
Reeks -
Verpakking Tape & Reel (TR) Alternatieve verpakking
Montage-stijl SMD/SMT
Pakketdoos 4-UDFN blootgestelde pad
Werktemperatuur -40 °C ~ 125 °C
Montage-type Oppervlakte
Uitgangstype Vastgesteld
Verpakking van het product van de leverancier 4-TDFN (1x1)
Voltage-invoer tot 5,5 V
Aantal outputten 1 Output
Stroom-uitgang 300 mA
Voltage-uitgang 3.3V
Regulator-topologie Positief vast
Spanningsverlies-typisch 0.16V @ 300mA
Aantal regelgevers 1 Regulerend apparaat
Stroomlimiet-min 400 mA
Maximale werktemperatuur + 125 °C
Werktemperatuurbereik - 40 C.
Uitgangsspanning 3.3 V
Invoerspanning-MAX 5.5 V
Uitgangsstroom 300 mA
Invoerspanning-MIN 2.5 V
Beperking van de belasting 40 mV
Deel-#-Aliassen MIC5504-3.3YMT TR
Pakketdoos TDFN-4
Verwijderingsspanning-max 160 mV
Lijnregeling 0.3 %/V
Verwijdering van de stroomvoorziening (PSRR) 60 dB

Beschrijvingen

LDO-regulator Pos 3.3V 0,3A 4-pin TDFN EP T/R
