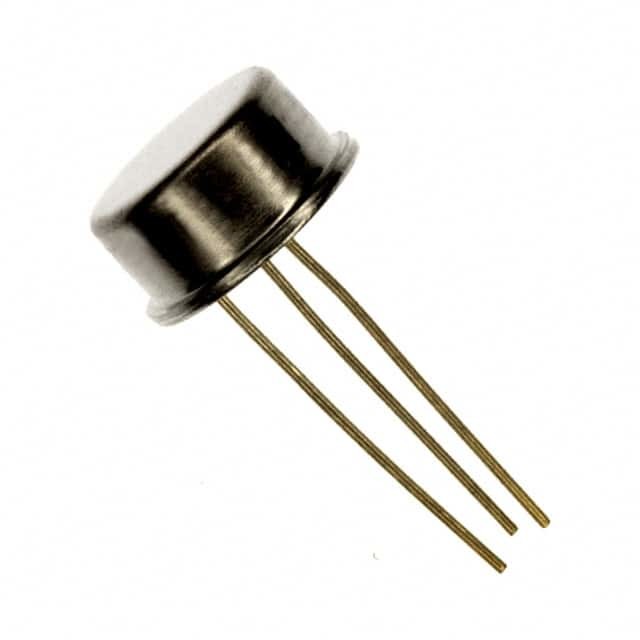

LM117H IC REG LINEAIR POS ADJ 1.5A TO3 Texas Instruments
| Merknaam | Texas Instruments |
|---|---|
| Modelnummer | LM117H |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 40V |
| Voltage - (Min/Vaste) Output | 1.25V | Voltage - (Maximum) Output | 37V |
| Spanningsuitval (Max) | - | Huidig - Output | 1.5A |
| Huidig - Rustig (IQ) | 5 mA | Huidig - (Maximum) Levering | - |
| PSRR | 80dB ~ 65dB (120Hz) | Controleeigenschappen | - |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, Kortsluiting | Werktemperatuur | -55°C ~ 150°C (TJ) |
| Montage-type | Door het gat | Pakket / doos | Aan-205AD, Metaal aan-39-3 kan |
| Verpakking van de leverancier | Aan-3 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| LM117H | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM317H/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM109H | IC REG LINEAR 5.05V 200MA TO39-3 | |
| LM137H/NOPB | IC REG LIN NEG ADJ 1.5A TO3 | |
| LM137H | IC REG LIN NEG ADJ 1.5A TO3 | |
| LM120H-5.0 | IC REG LINEAR -5V 1.5A TO39-3 | |
| LM120H-12 | IC REG LINEAR -12V 200MA TO39-3 | |
| LM120H-15 | IC REG LINEAR -15V 200MA TO39-3 | |
| LM140LAH-12 | IC REG LINEAR 12V 100MA TO39-3 | |
| LM140LAH-5.0/NOPB | IC REG LINEAR 5V 100MA TO39-3 | |
| LM140LAH-15 | IC REG LINEAR 15V 100MA TO39-3 | |
| LM140LAH-5.0 | IC REG LINEAR 5V 100MA TO39-3 | |
| LM140LAH-12/NOPB | IC REG LINEAR 12V 100MA TO39-3 | |
| LM309H/NOPB | IC REG LINEAR 5.05V 1A TO39-3 | |
| LM109H/NOPB | IC REG LINEAR 5.05V 200MA TO39-3 | |
| LM337H/NOPB | IC REG LIN NEG ADJ 500MA TO3 | |
| LM317H | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM309H | IC REG LINEAR 5.05V 1A TO39-3 | |
| LM317HVH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM117HVH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM117H/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM78M05CH/NOPB | IC REG LINEAR 5V 500MA TO39-3 | |
| LM117HVH | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM78M05CH | IC REG LINEAR 5V 500MA TO39-3 | |
| LM317AH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM337H | IC REG LIN NEG ADJ 500MA TO3 | |
| LM140LAH-15/NOPB | IC REG LINEAR 15V 100MA TO39-3 | |
| LM317AH | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM317HVH | IC REG LINEAR POS ADJ 1.5A TO3 | |
| LM120H-5.0/NOPB | IC REG LINEAR -5V 1.5A TO39-3 | |
| LM120H-12/NOPB | IC REG LINEAR -12V 200MA TO39-3 | |
| LM120H-15/NOPB | IC REG LINEAR -15V 200MA TO39-3 | |
| LM337HVH/NOPB | IC REG LIN NEG ADJ 500MA TO3 | |
| LM320H-5.0 | IC REG LINEAR -5V 500MA TO39-3 | |
| LM340LAH-12/NOPB | IC REG LINEAR 12V 100MA TO39-3 | |
| LM340LAH-5.0/NOPB | IC REG LINEAR 5V 100MA TO39-3 | |
| LM78M12CH/NOPB | IC REG LINEAR 12V 500MA TO39-3 | |
| LM78M15CH/NOPB | IC REG LINEAR 15V 500MA TO39-3 |
Productomschrijving
Productgegevens
Beschrijving:De LM117H Texas Instruments Integrated Circuits (IC's) lineaire spanningsregulatoren zijn een serie eindspanningsregulatoren met een spanningsinvoerbereik van 4,2 V tot 40 V en een uitgangsspanningsbereik van 1.2 V tot 37 VHet heeft een maximale uitgangsstroom van 500 mA en een referentiespanning van 1,25 V. De werktemperatuur is -55°C tot 125°C en de montage is door een gat.
Kenmerken van de LM117H zijn onder meer een breed inschrijvingsspanningsbereik, een lage uitvalspanning, een lage stilstandstroom en een laag uitgangsgeluid.Het heeft ook een breed temperatuurbereik en is verkrijgbaar in verschillende verpakkingen.
De LM117H is geschikt voor een verscheidenheid aan toepassingen, waaronder batterij-aangedreven systemen, automobielsystemen en draagbare elektronica.DC-DC-omvormersHet is ook geschikt voor gebruik in medische en industriële apparatuur.
Kenmerken van de LM117H zijn onder meer een breed inschrijvingsspanningsbereik, een lage uitvalspanning, een lage stilstandstroom en een laag uitgangsgeluid.Het heeft ook een breed temperatuurbereik en is verkrijgbaar in verschillende verpakkingen.
De LM117H is geschikt voor een verscheidenheid aan toepassingen, waaronder batterij-aangedreven systemen, automobielsystemen en draagbare elektronica.DC-DC-omvormersHet is ook geschikt voor gebruik in medische en industriële apparatuur.
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Texas Instruments |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | LM117 |
| Producten | Beëindigingsregulatoren |
| Type | 3 Regulerende regelaar voor de terminal |
| Verpakking | Buis |
| Montage-stijl | Door het gat |
| Pakketdoos | TO-205AD, TO-39-3 Metalen blik |
| Werktemperatuur | -55 °C ~ 125 °C |
| Montage-type | Door het gat |
| Uitgangstype | Verstelbaar |
| Verpakking van het product van de leverancier | TO-3 |
| Voltage-invoer | 4.2 V ~ 40 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 500 mA |
| Voltage-uitgang | 1.25 V ~ 37 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | - |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | - |
| Pd-krachtverlies | Intern beperkt |
| Maximale werktemperatuur | + 150 °C |
| Werktemperatuurbereik | - 55 C. |
| Polariteit | Positief |
| Uitgangsspanning | 1.2 V tot 37 V |
| Invoerspanning-MAX | 40 V |
| Uitgangsstroom | 500 mA |
| Invoerspanning-MIN | 4.2 V |
| Beperking van de belasting | 0.3 % |
| Pakketdoos | TO-39 |
| Referentie-spanning | 1.25 V |
| Lijnregeling | 0.02 %/V |
| Verwijdering van de stroomvoorziening (PSRR) | 80 dB |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| LM317K Stroomcircuits |
Verstelbare positieve standaardregulator, 1,25V Min, 40V Max, MBFM2, TO-3, 2 PIN | TT Elektronische weerstanden | LM117H versus LM317K |
| LM117K Stroomcircuits |
1.2 V-37V verstelbare positieve regelaar, MBFM3, METAL CAN, TO-3, 2 PIN | Rochester Electronics LLC | LM117H vs. LM117K |
| LM317H Stroomcircuits |
1.5A lineaire regelaar met instelbare uitslag 3-TO 0 tot 0 | Texas Instruments | LM117H vs. LM317H |
| LM317MTG Stroomcircuits |
Lineaire spanningsregelaar, 500 mA, hoge PSRR, verstelbaar, positieve vout: 4%; TJ = 0°C tot 125°C, TO-220, SINGLE GAUGE, 3-LEAD, 50-TUBE | ON halfgeleider | LM117H vs. LM317MTG |
| LM317AHVT Stroomcircuits |
Lineaire spanningsregelaar, positieve, verstelbare uitgang, 1,5 A (60V), 1000-TUBE | ON halfgeleider | LM117H vs. LM317AHVT |
| LM317H/NOPB Stroomcircuits |
1.5A lineaire regelaar met instelbare uitslag 3-TO 0 tot 0 | Texas Instruments | LM117H vs. LM317H/NOPB |
| LM317HVT/NOPB Stroomcircuits |
60V Input, 1.5A Verstelbare Output Lineaire Regulator 3-TO-220 0 tot 125 | Texas Instruments | LM117H vs. LM317HVT/NOPB |
| LM117HVH Stroomcircuits |
Verlengde temperatuur 1,5A Verstelbare uitgangsspanningsregulator / LDO 3-TO -55 tot 125 | Texas Instruments | LM117H vs. LM117HVH |
| LM117H/NOPB Stroomcircuits |
Verlengde temperatuur 1,5A verstelbare lineaire regulator met kortsluitbescherming 3-TO -55 tot 150 | Texas Instruments | LM117H vs. LM117H/NOPB |
| LM117HVH/NOPB Stroomcircuits |
Verlengde temperatuur 1,5A Verstelbare uitgangsspanningsregulator / LDO 3-TO -55 tot 125 | Texas Instruments | LM117H vs. LM117HVH/NOPB |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1,25 V ~ 37 V 500mA TO-3
Standaardregulator Pos 1,25 V tot 40 V 0,5 A 3-pin TO-39
Lineaire spanningsregulatoren Vtg-vergelijker
