ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

Algemene beschrijving

De ADM7170 is een CMOS, low dropout linear regulator (LDO) die werkt van 2,3 V tot 6,5 V en tot 500 mA uitgangsstroom levert.Deze hoge uitgangsstroom LDO is ideaal voor de regulering van hoogwaardige analoge en gemengde signaalcircuits die van 6 V tot 1 V werkenMet behulp van een geavanceerde eigen architectuur, zorgt het apparaat voor een hoge afwijzing van de stroomvoorziening en een laag geluid en bereikt het een uitstekende lijn- en belastingtransitorische respons met slechts een kleine 4.7 μF keramische uitgangscondensatorDe transitieve respons op belasting is typisch 1,5 μs voor een belastingstap van 1 mA tot 500 mA.
De ADM7170 is verkrijgbaar in 17 vaste uitgangsspanningsopties. De volgende spanningen zijn verkrijgbaar op voorraad: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V en 5.0 V.Bijkomende spanningen die bij speciale bestelling beschikbaar zijn, zijn:: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V en 4,6 V. Er is ook een verstelbare versie verkrijgbaar die uitgangsspanningen tussen de 1 en 4 V toestaat.2 V naar VIN − VDO met een externe terugkoppelingsdivider.
De typische starttijd met een 1 nF soft start condensator is ongeveer 1,0 ms.
De ADM7170 is verkrijgbaar in een 8-lead, 3 mm × 3 mm LFCSP, waardoor het niet alleen een zeer compacte oplossing is, maar ook een zeer compacte oplossing.Het systeem is niet alleen zeer efficiënt, maar biedt ook uitstekende thermische prestaties voor toepassingen die tot 500 mA uitgangsstroom vereisen in een kleine, een laag profiel.

GESCHIEDENIS

Invoerspanningsbereik: 2,3 V tot 6,5 V
Maximale belastingstroom: 500 mA
Laag geluid: 5 μV rms onafhankelijk van de uitgangsspanning bij
100 Hz tot 100 kHz
Snelle transiënte reactie: 1,5 μs voor 1 mA tot 500 mA belastingstap
60 dB PSRR bij 100 kHz
Laag uitvalspanning: 42 mV bij 500 mA belasting, VOUT = 3 V
Aanvankelijke nauwkeurigheid: ±0,75%
Precies over lijn, belasting en temperatuur: ±1,25%
stilstandstroom, IGND = 0,7 mA bij leegstand
Laag uitschakelstroom: 0,25 μA bij VIN = 5 V
Stabiel met een kleine 4,7 μF keramische uitgangscondensator
Verstelbare en vaste uitgangsspanning: 1,2 V tot 5,0 V
Verstelbare uitgang van 1,2 V tot VIN − VDO
Precisie-activatie
Verstelbare zachte start

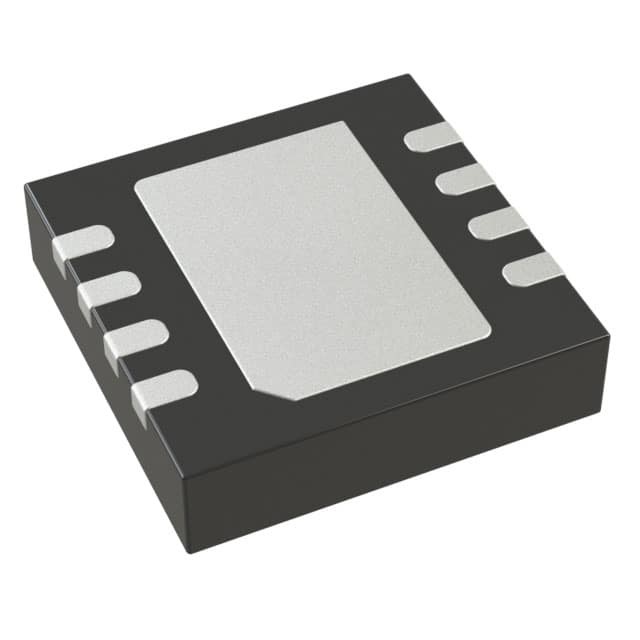

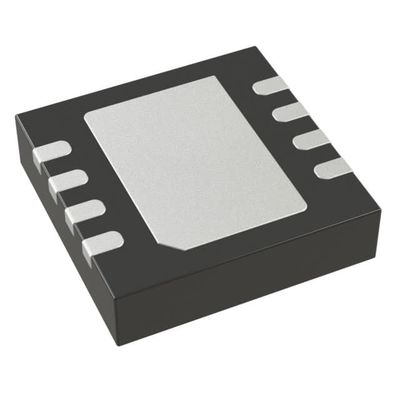

8-lead, 3 mm × 3 mm LFCSP-pakket
Ondersteund door ADIsimPower tool

GEBRUIKEN

Reglement voor geluidsgevoelige toepassingen: ADC en DAC
circuits, precisieversterkers, PLL's/VCO's en clocking-IC's
Communicatie en infrastructuur
Medische en gezondheidszorg
Industriële en instrumentatie
