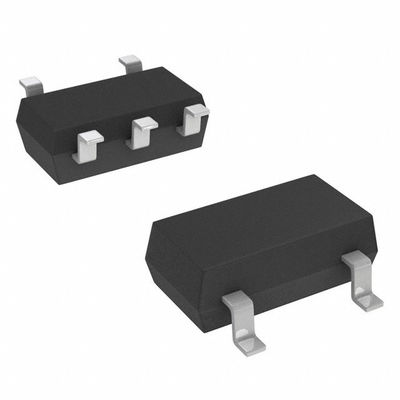

ISL9008AIENZ-T IC REG LINEAR 3.3V 150MA SC70-5 Renesas Electronics America Inc.
| Merknaam | Renesas Electronics America Inc |
|---|---|
| Modelnummer | ISL9008AIENZ-T |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Productdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Vast |
|---|---|---|---|
| Aantal toezichthouders | 1 | Ingevoerd voltage - (Maximum) | 6.5V |
| Voltage - (Min/Vaste) Output | 3.3V | Voltage - (Maximum) Output | - |
| Spanningsuitval (Max) | 0.325V @ 150mA | Huidig - Output | 150mA |
| Huidig - Rustig (IQ) | 66 μA | Huidig - (Maximum) Levering | - |
| PSRR | - | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Overstroom, overtemperatuur, zachte start, onderspanning (UVLO) | Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte | Pakket / doos | 5-TSSOP, SC-70-5, DRONKAARD-353 |
| Verpakking van de leverancier | Sc-70-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ISL9008AIENZ-T | IC REG LINEAR 3.3V 150MA SC70-5 | |
| ISL9008AIEJZ-T | IC REG LINEAR 2.8V 150MA SC70-5 | |
| ISL9003AIEJZ-T | IC REG LINEAR 2.8V 150MA SC70-5 | |
| ISL9003AIENZ-T | IC REG LINEAR 3.3V 150MA SC70-5 | |
| ISL9008AIECZ-T | IC REG LINEAR 1.8V 150MA SC70-5 | |
| ISL9003AIEFZ-T | IC REG LINEAR 2.5V 150MA SC70-5 | |
| ISL9008AIEBZ-T | IC REG LINEAR 1.5V 150MA SC70-5 | |
| ISL9008AIEFZ-T | IC REG LINEAR 2.5V 150MA SC70-5 | |
| ISL9008AIEHZ-T | IC REG LINEAR 2.75V 150MA SC70-5 | |
| ISL9008AIEKZ-T | IC REG LINEAR 2.85V 150MA SC70-5 | |
| ISL9008AIETZ-T | IC REG LINEAR 1.9V 150MA SC70-5 | |
| ISL9008AIEMZ-T | IC REG LINEAR 3V 150MA SC70-5 | |
| ISL9003AIECZ-T | IC REG LINEAR 1.8V 150MA SC70-5 | |
| ISL9003AIEHZ-T | IC REG LINEAR 2.75V 150MA SC70-5 | |
| ISL9003AIEKZ-T | IC REG LINEAR 2.85V 150MA SC70-5 | |
| ISL9003AIEMZ-T | IC REG LINEAR 3V 150MA SC70-5 | |
| ISL9003AIEBZ-T | IC REG LINEAR 1.5V 150MA SC70-5 | |
| ISL9003AIERZ-T | IC REG LINEAR 2.6V 150MA SC70-5 | |
| ISL9008IEBZ-T | IC REG LINEAR 1.5V 150MA SC70-5 | |
| ISL9008IECZ-T | IC REG LINEAR 1.8V 150MA SC70-5 | |
| ISL9008IEFZ-T | IC REG LINEAR 2.5V 150MA SC70-5 | |
| ISL9008IEHZ-T | IC REG LINEAR 2.75V 150MA SC70-5 | |
| ISL9008IEJZ-T | IC REG LINEAR 2.8V 150MA SC70-5 | |
| ISL9008IEKZ-T | IC REG LINEAR 2.85V 150MA SC70-5 | |
| ISL9008IEMZ-T | IC REG LINEAR 3V 150MA SC70-5 | |
| ISL9008IENZ-T | IC REG LINEAR 3.3V 150MA SC70-5 | |
| ISL9003IECZ-T | IC REG LINEAR 1.8V 150MA SC70-5 | |
| ISL9003IEKZ-T | IC REG LINEAR 2.85V 150MA SC70-5 | |
| ISL9003IEMZ-T | IC REG LINEAR 3V 150MA SC70-5 | |
| ISL9003IENZ-T | IC REG LINEAR 3.3V 150MA SC70-5 | |
| ISL9003IEBZ-T | IC REG LINEAR 1.5V 150MA SC70-5 | |
| ISL9003IEFZ-T | IC REG LINEAR 2.5V 150MA SC70-5 | |
| ISL9003IEHZ-T | IC REG LINEAR 2.75V 150MA SC70-5 | |
| ISL9003IEJZ-T | IC REG LINEAR 2.8V 150MA SC70-5 |
Productomschrijving
Productgegevens
Laag lawaai LDO met laag IQ, hoog PSRR
ISL9008A is een high performance single low noise, high PSRR LDO die een continue 150mA belastingstroom levert.Het heeft een lage standbystroom en is stabiel met 1μF MLCC-uitgangscapaciteit met een ESR van maximaal 200mΩ.
Kenmerken
• Hoge prestatie LDO met 150mA continue output• Uitstekende tijdelijke reactie op grote stroomstappen
• Uitstekende belastingregulatie: < 0,1% spanningsverandering over het volledige bereik van de belastingstroom
• Hoge PSRR: 65dB @ 1kHz
• Breed inslagspanningsvermogen: 2,3 V tot 6,5 V
• Zeer lage stilstandsstroom: 46 μA
• Lage uitslagspanning: typisch 200mV @ 150mA
• laag uitgangsgeluid: typisch 45 μVRMS @ 100 μA (1,5 V)
• Stabiel met keramische condensatoren van 1 μF tot 4,7 μF
• Afsluitknop schakelt LDO uit met 1μA (max) standby stroom
• Zwakke start beperkt de stroomstroom tijdens activering
• Stroomlimiet en oververwarmingsbescherming
• ±1,8% nauwkeurigheid onder alle bedrijfsomstandigheden
• 5 Ld SC-70 of 6 Ld μTDFN
• werktemperatuurbereik van -40°C tot +85°C
• Pb-vrij (RoHS-compliant)
Toepassingen
• PDA's, mobiele telefoons en smartphones• Draagbare instrumenten, MP3-spelers
• Handtoestellen, waaronder medische handtoestellen
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Renesas |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | ISL9008A |
| Verpakking | Alternatieve verpakking |
| Eenheidsgewicht | 0.000705 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 5-TSSOP, SC-70-5, SOT-353 |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Verpakking van het product van de leverancier | SC-70-5 |
| Voltage-invoer | tot en met 6,5 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 150 mA |
| Voltage-uitgang | 3.3V |
| Regulator-topologie | Positief vast |
| Spanningsverlies-typisch | 0.2V @ 150mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | 175 mA |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 3.3 V |
| Invoerspanning-MAX | 6.5 V |
| Uitgangsstroom | 150 mA |
| Invoerspanning-MIN | 2.3 V |
| Beperking van de belasting | 0.1 % |
| Voltage-regelingsnauwkeurigheid | +/- 0,8 % |
| Pakketdoos | SC-70-5 |
| Referentie-spanning | 1 V |
| Verwijderingsspanning | 0.2 V bij 150 mA |
| Verwijderingsspanning-max | 0.325 V bij 150 mA |
Beschrijvingen
Lineaire spanningsregelaar IC positief vast 1 Uitgang 3.3V 150mA SC-70-5
LDO-regelaar Pos 3.3V 0,15A 5-pin SC-70 T/R
LDO-spanningsregulatoren W/ANNEAL enkelvoudig LW GERUIS HI 3 00V SC-7
