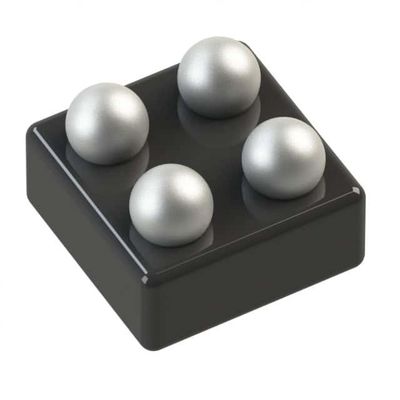

ADP160ACBZ-3.3-R7 IC REG LINEAIR 3,3V 150MA 4WLCSP Analog Devices Inc.

Algemene beschrijving

De ADP160/ADP161/ADP162/ADP163 zijn ultralage rustende stroom, lage uitval, lineaire regelaars die werken van 2,2 V tot 5,5 V en leveren tot 150 mA uitgangsstroom.
Bij een uitslagvoltage van 195 mV bij een belasting van 150 mA wordt de efficiëntie verbeterd en kan het werk over een breed inslagspanningsbereik worden uitgevoerd.
De ADP16x zijn speciaal ontworpen voor een stabiele werking met een kleine 1 μF ± 30% keramische input en output condensatoren om te voldoen aan de eisen van hoge prestaties, beperkte ruimte
toepassingen.
De ADP160 is verkrijgbaar in 15 vaste uitgangsspanningsopties, variërend van 1,2 V tot 4,2 V.De ADP160/ADP161 bevatten ook een geschakelde weerstand om de uitgang automatisch te ontladen wanneer de LDO is uitgeschakeldDe ADP162 is identiek aan de ADP160, maar bevat niet de uitgangsontladingsfunctie.

GESCHIEDENIS

Ultralage stilstandstroom
IQ = 560 nA bij 0 μA belasting
IQ = 860 nA bij 1 μA belasting
Stabiel met 1 μF keramische in- en uitgangscondensatoren
Maximale uitgangsstroom: 150 mA
Invoerspanningsbereik: 2,2 V tot 5,5 V
Laag uitschakelstroom: < 50 nA typisch
Laag uitvalspanning: 195 mV bij 150 mA belasting
Aanvankelijke nauwkeurigheid: ± 1%
Precies over lijn, belasting en temperatuur: ±3,5%
15 vaste uitgangsspanningsopties: 1,2 V tot 4,2 V
Verstelbare uitvoer beschikbaar
PSRR-prestatie van 72 dB bij 100 Hz
Stroomlimiet en bescherming tegen thermische overbelasting
Logische besturing ingeschakeld
Geïntegreerde uitgangsontladingsweerstand
TSOT-pakket met 5 leidingen
4-bal, 0,5 mm pitch WLCSP

GEBRUIKEN
Mobiele telefoons
Digitale camera's en audiotoestellen
Draagbare en op batterijen aangedreven apparatuur
Post dc-to-dc-verordening
Draagbare medische hulpmiddelen
