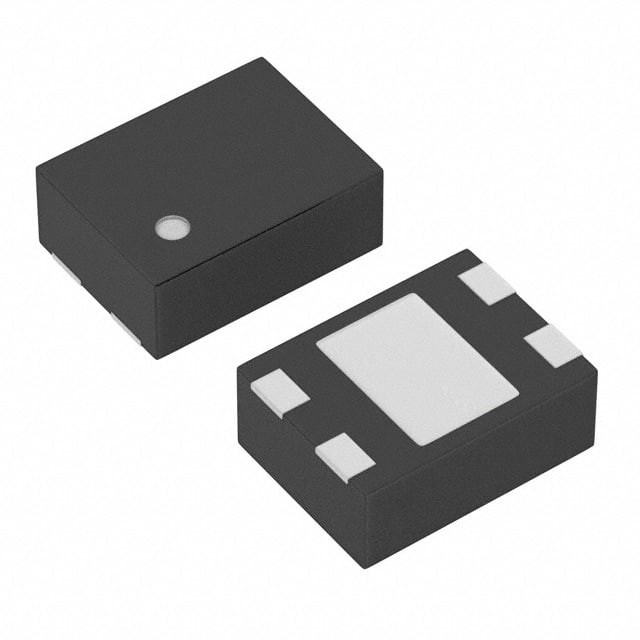

XC6221B302GR-G IC REG LINEAR 3V 200MA 4USP Torex Semiconductor Ltd.

■ Algemene beschrijving

De XC6221-serie is een CMOS-regelaar met hoge nauwkeurigheid, laag geluidsniveau, hoge snelheid en lage uitval met een hoge afstoting van golven.een stroombeperker, en een fasecompensatiecircuit. De CE-functie stelt het hele circuit in staat om in stand-by-toestand te zijn door een signaal van laag niveau in te voeren.de elektrische lading bij de uitgangscondensator (CL) wordt door de interne automatische ontladingsschakelaar ontladenDe outputstabilisatiecondensator (CL) is ook compatibel met lage ESR keramische condensatoren.

■ FUNCTIEELEN

Maximale uitgangsstroom: 200 mA
Verwijderingsspanning: 80mV@ IOUT=100mA, VOUT=3.0V
Werkspanningsbereik: 1,6 V ~ 6,0 V
Uitgangsspanningsbereik: 0,80 V tot 5,00 V (0,05 V inkrementen)
Genauigheid: +2% (VOUT >1,50V) (Standaard)
+30mV (VOUT ¥ 1,45V) (standaard)
+1% (VOUT > 2,00 V) (Hoge nauwkeurigheid)
+20mV (VOUT ¥ 1,95V) (Hoge nauwkeurigheid)

Laag energieverbruik: 25 μA (TYP.)
Stand-by stroom: minder dan 0,1 μA
Hoge Ripple Afwijzing: 70dB @ 1kHz
CE-functie: CE Active High
Stand-by stroom onder 0,1 μA
CL Autoverdrijving met hoge snelheid
(XC6221B/D)
CE-speld met interne aftrek
(XC6221C/D)
Laag ESR condensator: keramische condensator van 1,0 μ F
Laag geluid
Werktemperatuur: -40 °C ~ +85 °C
Pakketten: USP-4, SOT-25, SSOT-24 USPN-4
Milieuvriendelijk: EU RoHS-compliant, Pb-vrij

■ AANWERKINGEN

● Mobiele telefoons
● Draadloze telefoons
● Draadloze communicatieapparatuur
● Draagbare games
● Camera's, videorecorders
● Draagbare AV-apparatuur
● PDA's
