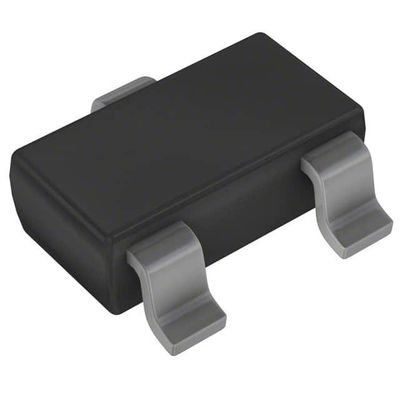

AP7333-33SRG-7 IC REG LIN 3,3V 300MA SOT23R-3 ingebouwde diodes

  • AP7333-33SRG-7 IC REG LIN 3.3V 300MA SOT23R-3 Diodes Incorporated
Merknaam Diodes Incorporated
Modelnummer AP7333-33SRG-7
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Uitgangsconfiguratie Positief Uitvoertype Vast
Aantal regelgevers 1 Ingevoerd voltage - (Maximum) 6V
Voltage - (Min/Vaste) Output 3.3V Voltage - (Maximum) Output -
Spanningsuitval (Max) 0.55V @ 300mA Huidig - Output 300mA
Huidig - Rustig (IQ) 75 µA Huidig - (Maximum) Levering 85 μA
PSRR 65dB (100Hz) Controleeigenschappen -
Beschermingseigenschappen Over Stroom, over Temperatuur, Kortsluiting Werktemperatuur -40 °C ~ 85 °C
Montage-type Oppervlakte Pakket / doos AAN-236-3, SC-59, DRONKAARD-23-3
Verpakking van de leverancier SOT23R
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
AP7333-33SRG-7 IC REG LIN 3.3V 300MA SOT23R-3
AP130-33RG-7 IC REG LINEAR 3.3V 300MA SC59R
AP7313-33SRG-7 IC REG LIN 3.3V 150MA SOT23R-3
AP7333-25SRG-7 IC REG LINEAR 2.5V 300MA SOT23R
AP7313-12SRG-7 IC REG LIN 1.2V 150MA SOT23R-3
AP7313-18SRG-7 IC REG LIN 1.8V 150MA SOT23R-3
AP7333-18SRG-7 IC REG LIN 1.8V 300MA SOT23R-3
AP7333-28SRG-7 IC REG LIN 2.8V 300MA SOT23R-3
AP7313-10SRG-7 IC REG LINEAR 1V 150MA SOT23R-3
AP7313-15SRG-7 IC REG LIN 1.5V 150MA SOT23R-3
AP7313-20SRG-7 IC REG LINEAR 2V 150MA SOT23R-3
AP7313-25SRG-7 IC REG LIN 2.5V 150MA SOT23R-3
AP7313-28SRG-7 IC REG LIN 2.8V 150MA SOT23R-3
AP7313-30SRG-7 IC REG LINEAR 3V 150MA SOT23R-3
AP7333-10SRG-7 IC REG LINEAR 1V 300MA SOT23R
AP7333-12SRG-7 IC REG LINEAR 1.2V 300MA SOT23R
AP7333-15SRG-7 IC REG LINEAR 1.5V 300MA SOT23R
AP7333-20SRG-7 IC REG LINEAR 2V 300MA SOT23R
AP7333-30SRG-7 IC REG LINEAR 3V 300MA SOT23R
AP130-25RG-7 IC REG LINEAR 2.5V 300MA SC59R
AP130-18RG-7 IC REG LINEAR 1.8V 300MA SC59R
AP130-30RG-7 IC REG LDO 300MA 3.0V SC59-3
AP130-15RG-7 IC REG LINEAR 1.5V 300MA SC59R
AP130-35RG-7 IC REG LINEAR 3.5V 300MA SC59R
AP130-28RG-7 IC REG LINEAR 2.8V 300MA SC59R
AP130-20RG-7 IC REG LINEAR 2V 300MA SC59R
AP130-15RL-7 IC REG LINEAR 1.5V 300MA SC59
AP130-18RL-7 IC REG LINEAR 1.8V 300MA SC59
AP130-25RL-7 IC REG LINEAR 2.5V 300MA SC59
AP130-28RL-7 IC REG LINEAR 2.8V 300MA SC59
AP130-30RL-7 IC REG LINEAR 3V 300MA SC59
AP130-33RL-7 IC REG LINEAR 3.3V 300MA SC59
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

Beschrijving

De AP7333 is een 300mA, vaste uitgangsspanning, lage drop-out lineaire regulator.
De eigenschappen van een lage uitslagspanning en een lage stilstandsstroom maken het geschikt voor toepassingen met een laag vermogen, bijvoorbeeld batterij-aangedreven apparaten.De typische stilstandstroom bedraagt ongeveer 65 μA.
Ingebouwde functies voor stroomlimiet en thermische afsluiting voorkomen dat IC beschadigd raakt bij storingsomstandigheden.
De AP7333 is verkrijgbaar in SOT23-pakketten met verschillende pin-outs.

Kenmerken

• 300mA Low Dropout Regulator in 3-pin pakket
• Zeer laag IQ bij volle belasting: 65 μA
• Breed inslagspanningsbereik: 2 V tot 6 V
• Vaste uitgangsopties: 1,0 V tot 3,3 V
• PSRR: 65 dB typisch bij 100 Hz
• Snelle starttijd: 80 μs
• Stabiel met een lage ESR, 1μF keramische uitgangscondensator
• Uitstekende reactie op de lading/lijn
• Lage uitval: 300mV typisch bij 300mA
• Bescherming van de stroomgrens
• Kortsluitingsbescherming
• bescherming tegen thermische uitschakeling
• Omgevingstemperatuur: -40°C tot 85°C
• SOT23 en SOT23R: verkrijgbaar in “Green”-gevormd mengsel (nr. Br, Sb)
• Loodvrij afwerking/RoHS-conform (noot 1)

Toepassingen

• XDSL-router
• Draadloze LAN-kaarten
• Desktop- en notebookcomputers
• Apparatuur die op batterijen draait
• Muis, toetsenbord

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Diodes Inc.
Productcategorie Lineaire spanningsregulatoren
Reeks AP7333
Verpakking Alternatieve verpakking
Eenheidsgewicht 0.000282 oz.
Montage-stijl SMD/SMT
Pakketdoos TO-236-3, SC-59, SOT-23-3
Werktemperatuur -40 °C ~ 85 °C
Montage-type Oppervlakte
Uitgangstype Vastgesteld
Verpakking van het product van de leverancier SOT-23R-3
Voltage-invoer tot 6 V
Aantal outputten 1 Output
Stroom-uitgang 300 mA
Voltage-uitgang 3.3V
Regulator-topologie Positief vast
Spanningsverlies-typisch 0.3V @ 300mA
Aantal regelgevers 1 Regulerend apparaat
Stroomlimiet-min 400 mA
Pd-krachtverlies 540 mW
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Uitgangsspanning 3.3 V
Invoerspanning-MAX 6 V
Uitgangsstroom 300 mA
Invoerspanning-MIN 2 V
Beperking van de belasting 0.6 %
Voltage-regelingsnauwkeurigheid 2 %
Pakketdoos SOT-23-3
Verwijderingsspanning-max 550 mV
Lijnregeling 0.2 %
Verwijdering van de stroomvoorziening (PSRR) 65 dB bij 100 Hz

Beschrijvingen

Lineaire spanningsregulator IC Positieve vaste 1 Uitgang 3.3V 300mA SOT-23R-3
LDO-regelaar Pos 3.3V 0.3A 3-pin SOT-23R T/R
LDO-spanningsregelaars LDO SOT-23R 3.3V/300MA
