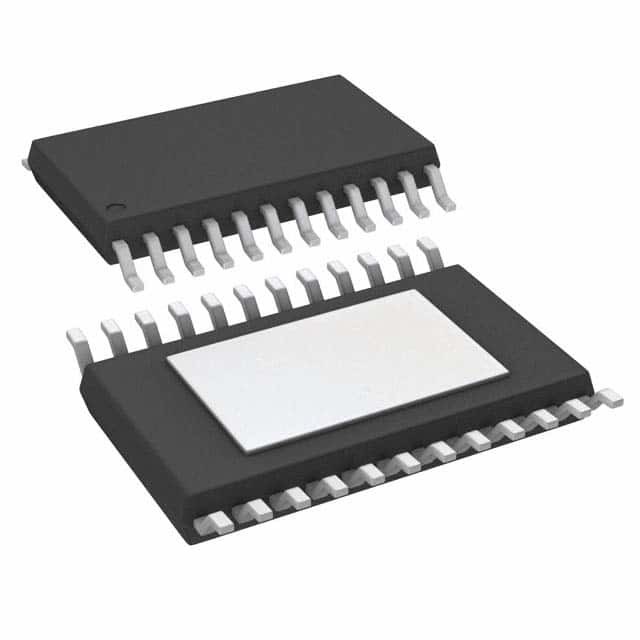

TPS70402PWP IC REG LIN POS ADJ 24HTSSOP Texas Instruments

  • TPS70402PWP IC REG LIN POS ADJ 24HTSSOP Texas Instruments
Merknaam Texas Instruments
Modelnummer TPS70402PWP
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Uitgangsconfiguratie Positief Uitvoertype Verstelbaar
Aantal regelgevers 2 Ingevoerd voltage - (Maximum) 6V
Voltage - (Min/Vaste) Output 1.22V Voltage - (Maximum) Output 5.5V
Spanningsuitval (Max) 0.25V @ 1A, - Huidig - Output 1A, 2A
Huidig - Rustig (IQ) 250 µA Huidig - (Maximum) Levering -
PSRR 65dB (1kHz), 60dB (1kHz) Controleeigenschappen Activeren, goed draaien, resetten, sequentie
Beschermingseigenschappen Overstroom, overtemperatuur, omgekeerde polariteit, onderspanning (UVLO) Werktemperatuur -40°C ~ 125°C
Montage-type Oppervlakte Pakket / doos 24-PowerTSSOP (0,173“, 4.40mm Breedte)
Verpakking van de leverancier 24-HTSSOP
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
TPS70402PWP IC REG LIN POS ADJ 24HTSSOP
TPS70445PWP IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70351PWP IC REG LINEAR 3.3V/1.8V 24HTSSOP
TPS70302PWP IC REG LIN POS ADJ 24HTSSOP
TPS70302PWPR IC REG LIN POS ADJ 24HTSSOP
TPS70351PWPR IC REG LINEAR 3.3V/1.8V 24HTSSOP
TPS70451PWP IC REG LINEAR 3.3V/1.8V 24HTSSOP
TPS70358PWP IC REG LINEAR 3.3V/2.5V 24HTSSOP
TPS70458PWP IC REG LINEAR 3.3V/2.5V 24HTSSOP
TPS70345PWP IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70402PWPR IC REG LIN POS ADJ 24HTSSOP
TPS70348PWP IC REG LINEAR 3.3V/1.5V 24HTSSOP
TPS70445PWPR IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70448PWPR IC REG LINEAR 3.3V/1.5V 24HTSSOP
TPS70451PWPR IC REG LINEAR 3.3V/1.8V 24HTSSOP
TPS70458PWPR IC REG LINEAR 3.3V/2.5V 24HTSSOP
TPS70345PWPR IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70348PWPR IC REG LINEAR 3.3V/1.5V 24HTSSOP
TPS70358PWPR IC REG LINEAR 3.3V/2.5V 24HTSSOP
TPS70448PWP IC REG LINEAR 3.3V/1.5V 24HTSSOP
TPS70345MPWPREP IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70302PWPG4 IC REG LIN POS ADJ 24HTSSOP
TPS70302PWPRG4 IC REG LIN POS ADJ 24HTSSOP
TPS70345PWPG4 IC REG LINEAR 3.3V/1.2V 24HTSSOP
TPS70348PWPG4 IC REG LINEAR 3.3V/1.5V 24HTSSOP
TPS70351PWPG4 IC REG LINEAR 3.3V/1.8V 24HTSSOP
TPS70358PWPRG4 IC REG LINEAR 3.3V/2.5V 24HTSSOP
TPS70402PWPG4 IC REG LIN POS ADJ 24HTSSOP
TPS70458PWPRG4 IC REG LINEAR 3.3V/2.5V 24HTSSOP
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

Beschrijving

Eén Schottky-rechtlijner geschikt voor schakelmodus stroomvoorziening en hoogfrequente DC-naar-DC-omvormers.
Dit apparaat is verpakt in TO-220AC, ISOWATT220AC, TO-220FPAC of D2PAK en is bedoeld voor gebruik in lage spanning, hoogfrequente omvormers, vrije wielen en polariteitsbescherming.

Kenmerken en voordelen
■ Zeer kleine geleidingsverliezen
■ Verwaarloosbare verliezen bij overstap
■ Uiterst snelle schakeling
■ Geïsoleerd pakket: ISOWATT220AC, TO-220FPAC
Isolatiespanning = 2000V gelijkstroom
Capaciteit = 12 pF

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Texas Instruments
Productcategorie Lineaire spanningsregulatoren
Reeks TPS70402
Verpakking Buisvervangende verpakking
Eenheidsgewicht 0.003460 oz.
Montage-stijl SMD/SMT
Pakketdoos 24-TSSOP (0,173", 4,40 mm breedte) blootgestelde pad
Werktemperatuur -40 °C ~ 125 °C
Montage-type Oppervlakte
Uitgangstype Verstelbaar
Verpakking van het product van de leverancier 24-HTSSOP
Voltage-invoer 2.7 V ~ 6 V
Aantal outputten 2 Output
Stroom-uitgang 1A, 2A
Voltage-uitgang 1.22 V ~ 5,5 V
Regulator-topologie Positief verstelbaar
Spanningsverlies-typisch 0.16V @ 1A
Aantal regelgevers 2 Regulatoren
Stroomlimiet-min -
Pd-krachtverlies 4.58 W
Maximale werktemperatuur + 125 °C
Werktemperatuurbereik - 40 C.
Uitgangsspanning 1.22 V tot 5,5 V
Invoerspanning-MAX 6 V
Uitgangsstroom 1 A
Invoerspanning-MIN + 2,7 V
Beperking van de belasting 1 mV
Voltage-regelingsnauwkeurigheid 2 %
Pakketdoos HTSSOP-24
Ib-Input-Bias-Current 185 e.a.
Stilstaande stroom 250 e.a.
Referentie-spanning 1.22 V
Verwijderingsspanning 0.16 V bij 1 A
Verwijderingsspanning-max 250 mV bij 1 A
Lijnregeling 00,01 % / V

Functioneel compatibel onderdeel

Vorm, verpakking, functioneel compatibel onderdeel

Vervaardigersdeel# Beschrijving Vervaardiging Vergelijk
TPS70302PWPR
Stroomcircuits		 Dual-output, 2-A/1-A laagspanningsregulators met geïntegreerde SVS 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70302PWPR
TPS70402PWPR
Stroomcircuits		 Dual-output, 2-A/1-A lage uitslagspanningsregulatoren met een goed vermogen 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70402PWPR
TPS70302PWPG4
Stroomcircuits		 Dual-output, 2-A/1-A laagspanningsregulators met geïntegreerde SVS 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70302PWPG4
TPS70302PWPRG4
Stroomcircuits		 Dual-output, 2-A/1-A laagspanningsregulators met geïntegreerde SVS 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70302PWPRG4
TPS70402PWPRG4
Stroomcircuits		 Dual-output, 2-A/1-A lage uitslagspanningsregulatoren met een goed vermogen 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70402PWPRG4
TPS70302PWP
Stroomcircuits		 Dual-output, 2-A/1-A laagspanningsregulators met geïntegreerde SVS 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70302PWP
TPS70402PWPG4
Stroomcircuits		 Dual-output, 2-A/1-A lage uitslagspanningsregulatoren met een goed vermogen 24-HTSSOP -40 tot 125 Texas Instruments TPS70402PWP versus TPS70402PWPG4

Beschrijvingen

LDO-regulator Pos 1.22V tot 5.5V 1A/2A 24-pin HTSSOP EP-buis
LDO-spanningsregulatoren met twee uitgangen 1A/2A
