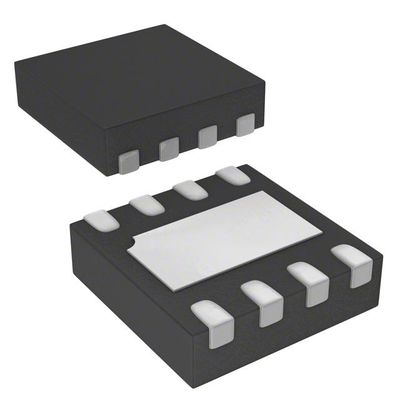

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodes Ingebouwd
| Merknaam | Diodes Incorporated |
|---|---|
| Modelnummer | AP7361-FGE-7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 6V |
| Voltage - (Min/Vaste) Output | 1V | Voltage - (Maximum) Output | 5.5V |
| Spanningsuitval (Max) | 0.7V @ 1A | Huidig - Output | 1A |
| Huidig - Rustig (IQ) | 90 µA | Huidig - (Maximum) Levering | - |
| PSRR | 65dB ~ 45dB (1kHz ~ 10kHz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, Kortsluiting | Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte | Pakket / doos | 8-UDFN Blootgesteld Stootkussen |
| Verpakking van de leverancier | U-DFN3030-8 (type E) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| AP7361-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361C-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361E-12FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-25FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361C-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361E-28FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361E-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-15FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN | |
| AP7361C-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361C-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361C-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361C-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN |
Productomschrijving
Productgegevens
Beschrijving
De AP7361 is een 1A, verstelbare en vaste uitgangsspanning, ultra-lage dropout lineaire regulator met enable.stroomlimiet- en thermische afsluitcircuits. Het apparaat wordt ingeschakeld wanneer de EN-pin is ingesteld op logisch hoog niveau.
Kenmerken
◆ Breed inslagspanningsbereik: 2,2 V - 6 V
◆ 150mV Zeer lage uitval bij 300mA belasting
◆ 500mV Zeer lage uitval bij 1A-belasting
◆ lage stilstandstroom (IQ): 70 μA typisch
◆ Verstelbaar uitgangsspanningsbereik: 1 V tot 5,0 V
◆ Vaste uitgangsopties: 1 V tot 3,3 V
◆ Zeer snelle tijdelijke reactie
◆ Hoge PSRR
◆ nauwkeurige regulering van de spanning
◆ Stroombeperking en kortsluitingsbescherming
◆ Bescherming tegen thermische uitschakeling
◆ Stabiel met keramische uitgangscapacitor
◆ Omgevingstemperatuur -40°C tot +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R en SO-8EP
◆ Verkrijgbaar in groene vormverbinding (nr. Br, Sb)
◆ Volledig loodvrij en volledig RoHS-conform (Notes 1 & 2)
◆ Halogeen- en antimonvrij.
Toepassingen
◆ Servers en laptops
◆ FPGA en DSP Core of I/O Power
◆ TV's en huishoudelijke elektrische apparaten
◆ Met batterijen aangedreven apparaten
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Dioden geïntegreerd |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | AP7361 |
| Producten | LDO-regulatoren |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-UDFN blootgestelde pad |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Verpakking van het product van de leverancier | U-DFN3030-8 |
| Voltage-invoer | 2.2 V ~ 6 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 1A |
| Voltage-uitgang | 0.8 V ~ 5,5 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.5V @ 1A |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | 1.1A |
| Pd-krachtverlies | 1700 mW |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 1 V tot 5 V |
| Invoerspanning-MAX | 6 V |
| Uitgangsstroom | 1 A |
| Invoerspanning-MIN | 2.2 V |
| Beperking van de belasting | 0.5 % |
| Voltage-regelingsnauwkeurigheid | 2 % |
| Pakketdoos | UDFN-3030-8 |
| Verwijderingsspanning-max | 700 mV |
| Lijnregeling | 0.01 %/V |
| Verwijdering van de stroomvoorziening (PSRR) | 65 dB |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 0,8 V ~ 5,5 V 1A U-DFN3030-8 (type E)
LDO-regulator Pos 1V tot 5V 1A 8-pin DFN EP T/R
LDO-spanningsregelaars 1V tot 5,0V ADJ 1A 150mV 300mA 70uA
