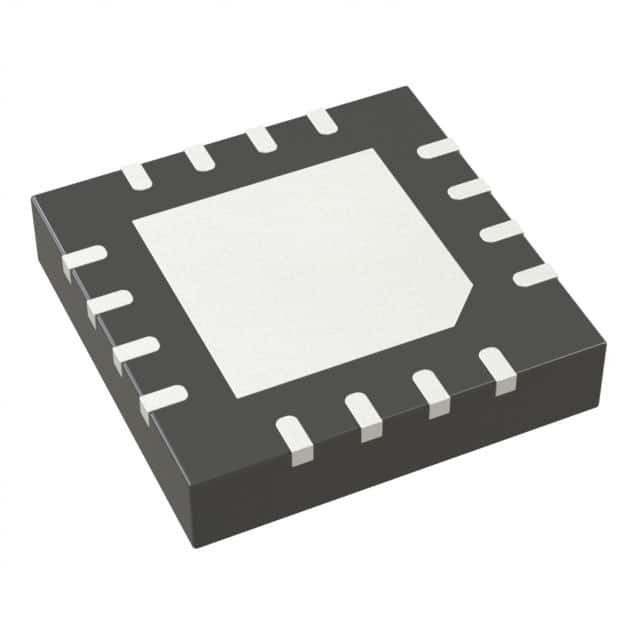

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Analog Devices Inc.

Algemene beschrijving

De ADP1752/ADP1753 zijn CMOS-lineaire regelaars met een lage uitval (LDO) die van 1,6 V tot 3,6 V werken en tot 800 mA uitgangsstroom leveren.Deze lage VIN/VOUT LDO's zijn ideaal voor de regulering van nanometer FPGA-geometrieën die van 2.5 V tot 1,8 V I/O rails, en voor het aansturen van kernspanningen tot 0,75 V. Met behulp van een geavanceerde eigen architectuur bieden ze een hoge verwerping van de stroomtoevoer (PSRR) en een laag geluid,en bereiken uitstekende lijn en belasting voorbijgaande reactie met slechts een kleine 4.7 μF keramische uitgangscondensator.

GESCHIEDENIS

Maximale uitgangsstroom: 0,8 A
Invoerspanningsbereik: 1,6 V tot 3,6 V
Laag uitschakelstroom: < 2 μA
Zeer lage uitvalspanning: 70 mV @ 0,8 A belasting
Aanvankelijke nauwkeurigheid: ± 1%
Precies over lijn, belasting en temperatuur: ±2%
7 vaste uitgangsspanningsopties met zachte start 0,75 V tot 2,5 V (ADP1752)
Optioneel instelbare uitgangsspanning met zachte start 0,75 V tot 3,3 V (ADP1753)
Hoge PSRR 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms bij 0,75 V uitgang
Stabiel met een kleine 4,7 μF keramische uitgangscondensator
Uitstekende reactie op de lading en de lijn
Bescherming tegen stroomlimiet en thermische overbelasting
Vermogensaanduiding
Logisch gecontroleerde activering
Omgekeerde stroombescherming

GEBRUIKEN

Servercomputers
Geheugencomponenten
Telecommunicatieapparatuur
Netwerkapparatuur
DSP/FPGA/microprocessortoevoer
Instrumentatieapparatuur/systemen voor het verkrijgen van gegevens
